Подвесная двухпролётная кран-балка 10 т

Где двухпролётный кран 10 т решает задачу лучше двух отдельных

На крупном производстве груз нередко проходит несколько операций последовательно. Например, тяжёлый узел поступает из зоны сборки на участок обработки, затем перемещается дальше на ремонт, контроль или отгрузку.

Если эти зоны находятся в соседних пролётах здания, два независимых крана создают точку разрыва: груз приходится ставить, освобождать от одного механизма и снова стропить другим.

Двухпролётная схема позволяет построить единый маршрут перемещения.

Для тяжёлых грузов это особенно существенно. Чем больше масса изделия и сложнее его строповка, тем менее удобно выполнять дополнительные перегрузочные операции между соседними участками.

При этом двухпролётный кран не является универсальной заменой двум отдельным. Если технологические зоны не связаны между собой или строительная схема здания не допускает общий подвесной кран, независимое оборудование может оказаться рациональнее. Для одной зоны между двумя путями достаточно однопролётной кран-балки 10 т.

Технические характеристики двухпролётной кран-балки 10 т

На этой странице размещена таблица технических характеристик крана грузоподъёмностью 10 тонн.

Для двухпролётного исполнения ключевое значение имеют не только общие габариты, но и размеры каждого пролёта.

Два крана одинаковой грузоподъёмности могут иметь совершенно разную компоновку, если промежуточный подвесной путь расположен в разных точках здания. Поэтому простого параметра общей ширины здесь недостаточно.

При предварительном подборе нужно сопоставить данные таблицы с фактическим расположением путей и строительных конструкций.

Окончательные размеры, масса крана, нагрузки и параметры механизмов подтверждаются расчётом конкретного исполнения.

Что показывает чертёж двухпролётной кран-балки 10 т

Чертёж нужен прежде всего для привязки крана к зданию.

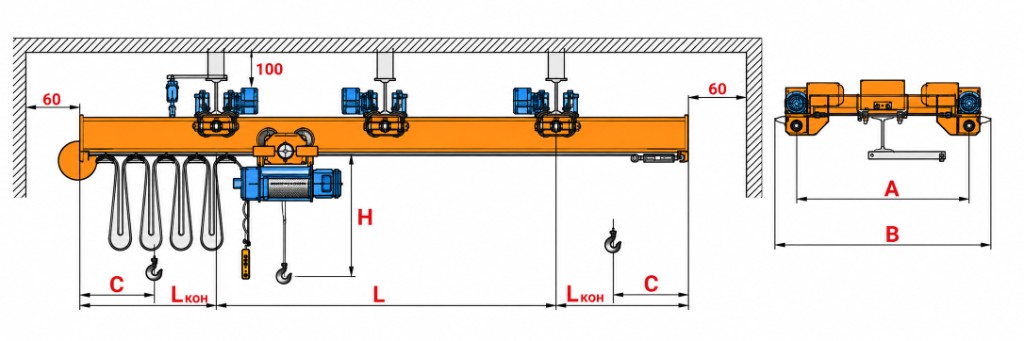

На схеме можно увидеть расположение крайних и промежуточной линий подвесного пути, ходовых тележек, пролётной конструкции и грузоподъёмного механизма.

По нему проверяют, как кран размещается относительно ферм, балок, стен и технологического оборудования.

Отдельного внимания требует пространство над грузоподъёмным механизмом. Воздуховоды, кабельные трассы, трубопроводы или другие коммуникации могут ограничивать доступную строительную высоту даже при достаточной общей высоте цеха.

Поэтому чертежи на сайте используются для предварительной оценки. Рабочая компоновка утверждается после получения размеров объекта.

Если пролёты разные

Два пролёта двухпролётного крана не обязаны иметь одинаковую длину.

На практике положение средней линии пути диктуется конструкцией здания. Один участок может быть шире другого, и пролётная металлоконструкция рассчитывается именно под эту геометрию.

Для предварительного запроса лучше указывать не одну общую ширину, а три линии пути или отдельно размеры первого и второго пролёта.

Это позволяет сразу понять конфигурацию будущего крана и избежать пересчёта после получения строительных чертежей.

Какие грузы обычно требуют крана 10 т

Такую грузоподъёмность рассматривают там, где перемещаются крупные производственные узлы, металлоконструкции, оборудование, тяжёлые заготовки или агрегаты.

Но выбирать кран только по максимальной массе изделия неправильно.

Нужно учитывать массу грузозахватных приспособлений и фактический технологический процесс. Кроме того, имеет значение, как часто кран работает с грузами, близкими к максимальной грузоподъёмности.

Если рабочие массы значительно ниже 10 т, а предельный груз возникает эпизодически, этот режим всё равно должен быть известен при расчёте оборудования.

Когда 10 т избыточны, сначала смотрят двухпролётную кран-балку 5 т.

Рабочая зона без промежуточной перегрузки

Главное преимущество двухпролётной схемы раскрывается не в паспорте крана, а в технологическом процессе.

Крюк может работать в обеих частях обслуживаемой зоны. Это позволяет забрать груз на одном участке и передать его на другой без смены грузоподъёмного оборудования.

Для производства это может сократить количество промежуточных операций и упростить маршрут тяжёлого изделия внутри цеха.

Именно поэтому перед подбором крана полезно смотреть не только план здания, но и реальное направление движения грузов.

Грузоподъёмный механизм и высота крюка

Для крана 10 т грузоподъёмный механизм подбирается вместе с металлоконструкцией.

Здесь важны высота подъёма, режим работы, габариты самого механизма и доступная строительная высота.

На объектах с низкими перекрытиями несколько сантиметров в компоновке могут иметь практическое значение: они влияют на максимально возможное верхнее положение крюка.

Поэтому вопрос «какую таль поставить» решается после того, как понятны условия здания и требуемая зона работы.

Управление на широкой рабочей зоне

Для двухпролётного крана оператору приходится контролировать груз на значительной площади.

Радиоуправление позволяет менять точку наблюдения по ходу перемещения и не быть привязанным к подвесному пульту. Это особенно актуально при работе с крупными изделиями, когда сам груз может ограничивать обзор.

Подвесной кнопочный пост также может применяться — выбор зависит от технологического процесса.

При необходимости в комплектацию включается частотное управление механизмами для плавного разгона, торможения и более точного позиционирования.

Можно ли поставить двухпролётную кран-балку 10 т в существующем цехе

Можно, но решение принимается только после проверки строительной части.

Для предварительной оценки нужны план и разрез помещения, положение существующих или предполагаемых подвесных путей, информация по несущим конструкциям и требуемая высота подъёма.

Если пути уже существуют, необходимо понимать, на какую нагрузку они рассчитаны.

Особенно внимательно проверяется промежуточная линия пути, поскольку именно она участвует в работе двухпролётной схемы и существенно влияет на распределение нагрузок.

Если существующее здание не позволяет реализовать подвесную конструкцию 10 т, следует рассматривать другую компоновку — например, опорный мостовой кран.

Подвесной или опорный кран 10 т

При такой грузоподъёмности выбор между подвесной и опорной схемой нельзя делать только по желаемой рабочей зоне.

Подвесной кран передаёт нагрузки на конструкции здания через подвесные пути.

Опорный кран движется сверху по подкрановым путям и имеет другую схему передачи нагрузок.

Если производственное здание уже имеет подходящие подкрановые балки, опорное исполнение может оказаться более логичным. Если же конструкция здания рассчитана под подвесные пути и необходимо связать две рабочие зоны, имеет смысл рассматривать двухпролётную подвесную схему.

Сколько стоит двухпролётная кран-балка 10 т

Цена двухпролётной подвесной кран-балки 10 тонн определяется после привязки оборудования к объекту.

На стоимость существенно влияют длины обоих пролётов и металлоёмкость конструкции. Также учитываются грузоподъёмный механизм, количество ходовых узлов, электроприводы, система управления и электрооборудование.

Отдельными позициями могут рассчитываться подвесные пути, доставка, монтаж и пусконаладка.

Поэтому запрос только по формуле «кран-балка 10 тонн — цена» не позволяет получить корректную стоимость без размеров объекта.

Производство двухпролётного крана под объект

Для такого оборудования серийное обозначение «10 т» описывает только одну характеристику.

Сам кран фактически формируется под здание: его геометрия зависит от положения путей, а конструкция — от пролётов и расчётных нагрузок.

На производстве изготавливается металлоконструкция, комплектуются ходовые механизмы, грузоподъёмное и электрическое оборудование.

До изготовления основные размеры согласовываются с исходными данными объекта.

Монтаж двухпролётной кран-балки

Монтаж начинается не с подъёма самой балки, а с готовности подвесных путей.

До установки проверяется положение путей, отметки и соответствие фактической геометрии данным, по которым рассчитывался кран.

Для двухпролётной конструкции особенно важно взаимное положение нескольких линий пути: ошибка по средней линии влияет на всю компоновку.

После монтажа выполняются предусмотренные проектом пусконаладочные операции.

Что прислать для расчёта

Самый полезный документ — план цеха с размерами и расположением несущих конструкций.

Если его нет, можно начать с основных данных: первый пролёт + второй пролёт + высота подъёма + длина пути + грузоподъёмность 10 т + город объекта.

Также желательно указать, существуют ли уже подвесные пути и какое оборудование предполагается перемещать.

Этого достаточно, чтобы определить, какие дополнительные сведения потребуются для технического расчёта.
