Кран-балка опорная 10 т
Опорная кран-балка грузоподъёмностью 10 тонн предназначена для подъёма и перемещения тяжёлых деталей, металлоконструкций, промышленного оборудования, заготовок и технологических узлов внутри производственных зданий.
Кран перемещается по подкрановым путям, расположенным сверху на подкрановых балках. Перемещение груза вдоль пролёта выполняет электрический грузоподъёмный механизм.
ГПМ-Сервис изготавливает опорные кран-балки 10 т под параметры конкретного предприятия. Конструкция рассчитывается с учётом пролёта, высоты подъёма, режима эксплуатации, подкрановых путей, требуемой рабочей зоны и комплектации.
На странице представлены технические характеристики, чертежи и основные размеры кран-балки 10 тонн для предварительного подбора оборудования.
Технические характеристики кран-балки опорной 10 т
Грузоподъёмность 10 тонн предъявляет повышенные требования к металлоконструкции крана, ходовым механизмам и подкрановым путям. Поэтому окончательные параметры оборудования определяются расчётом под конкретный объект.
При подборе учитываются:
- грузоподъёмность 10 т
- пролёт крана
- высота подъёма
- строительная высота
- режим эксплуатации
- скорость подъёма
- скорость передвижения грузоподъёмного механизма
- скорость передвижения моста
- система управления
- характеристики подкрановых путей
- условия окружающей среды
Масса крана, нагрузки на колёса, размеры металлоконструкции и параметры приводов зависят от конкретного пролёта и комплектации.
| 1 | Грузоподъёмность, т | 10 | ||||||
|---|---|---|---|---|---|---|---|---|
| 2 | Пролёт крана L, м | 4,5 | 7,5 | 10,5 | 13,5 | 16,5 | 19,5 | 22,5 |
| 3 | Высота подъёма крюка H, м* | 6…36 | ||||||
| 4 | Размеры, мм A min | 2000 | 2600 | 4000 | ||||
| B min | 2600 | 3200 | 4600 | |||||
| B1 max | 211 | |||||||
| B2 min* | 1300 | 1600 | 2300 | |||||
| H1 max** | 780 | 855 | 1035 | 1155 | 1465 | |||
| 5 | Группа режима работы крана по ГОСТ 25546-82 (ISO 4301/1-86) | 3К (А3) | ||||||
| 6 | Скорость, м/с подъёма* | 0,067 | ||||||
| передвижения тали* | 0,33; 0,53 | |||||||
| передвижения крана | 0,36 | |||||||
| 7 | Управление краном | с пола, радиоуправление | ||||||
| 8 | Токоподвод | кабельный; открытый троллейный; закрытый троллейный | ||||||
| 9 | Род тока и напряжение | переменный, 380 В, 50 Гц | ||||||
| 10 | Суммарная мощность электродвигателей (ПВ 40%), кВт | 2×0,75 + 8 + 0,37 (2×0,37 при Hпод. > 9 м) | ||||||
| 11 | Масса крана, т | 1,77 | 2,211 | 2,711 | 4,06 | 4,771 | 7,376 | 8,14 |
| 12 | Нагрузка на колесо крана, кН | 61,595 | 63,84 | 71,535 | 75,47 | 78,965 | 92,895 | 96,07 |
| 13 | Тип кранового рельса железнодорожного | Р24 ГОСТ 6368-82 | ||||||
| специального | квадрат 50 ГОСТ 2591-88, Ст3 ГОСТ 535-88 | |||||||
| 14 | Климатическое исполнение, категория размещения | У1, У2, У3 | ||||||
| 15 | Температура окружающей среды, °C | −20…+40 (−40…+40) | ||||||
| 16 | Исполнение крана | общепромышленное, пожаробезопасное | ||||||
- * Характеристики зависят от типа устанавливаемой электротали.
- ** Указан стандартный размер. По требованию заказчика размер может быть уменьшен.
Пролёты опорной кран-балки 10 тонн
Опорная кран-балка 10 т может изготавливаться с различными пролётами. На странице представлены доступные варианты с техническими характеристиками и отдельными чертежами.
Пролёт L — это расстояние между осями подкрановых путей.
При выборе крана необходимо учитывать не только ширину производственного помещения, но и:
- фактическое расстояние между подкрановыми путями
- положение колонн
- высоту здания
- отметку подкранового рельса
- расположение коммуникаций
- требуемые подходы крюка
- допустимые нагрузки на строительные конструкции
Для нестандартных объектов параметры крана определяются индивидуальным расчётом.
Нажмите на чертёж, чтобы открыть его в полном размере.
Чертёж опорной кран-балки 10 т, пролёты 4,5 и 7,5 м
Габариты и параметры опорной кран-балки 10 т, пролёты 4,5 и 7,5 м

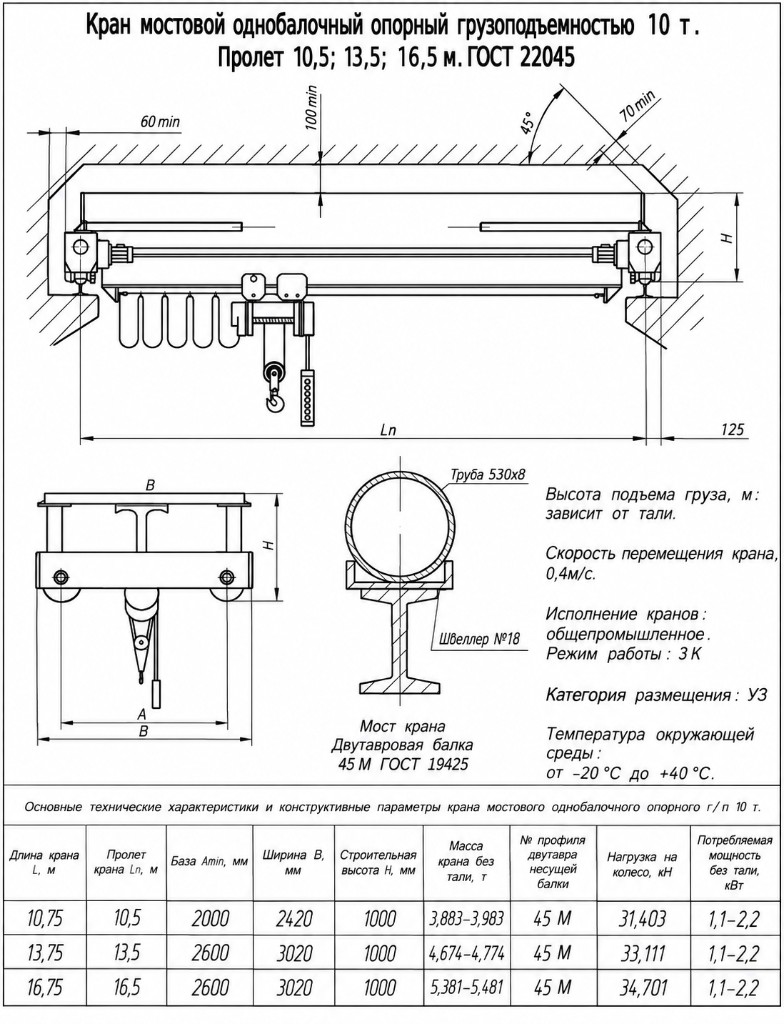

Чертёж опорной кран-балки 10 т, пролёты 10,5; 13,5 и 16,5 м
Габариты и параметры опорной кран-балки 10 т, пролёты 10,5; 13,5 и 16,5 м

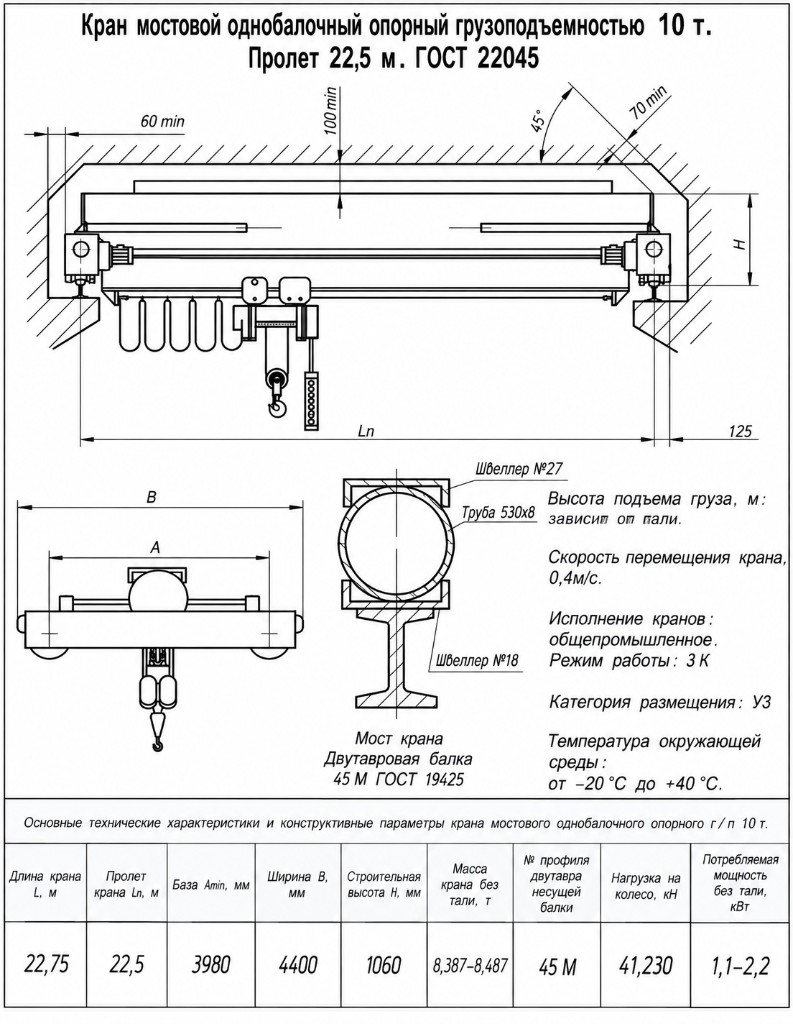

Чертёж опорной кран-балки 10 т, пролёт 22,5 м
Габариты и параметры опорной кран-балки 10 т, пролёт 22,5 м

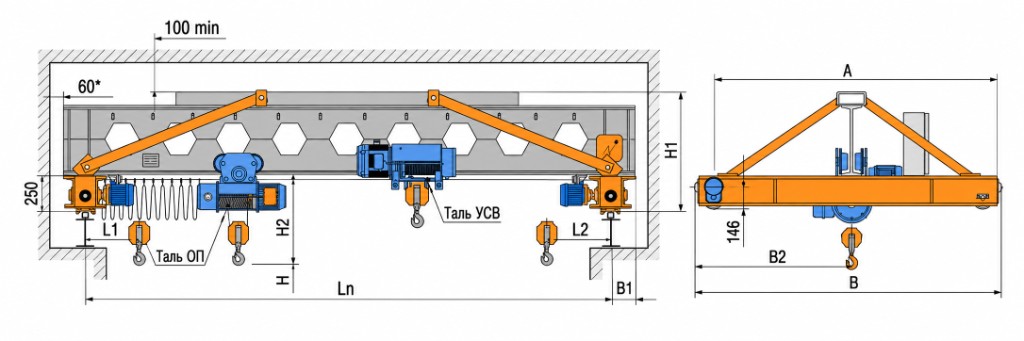

Чертежи кран-балки 10 т
Чертежи позволяют предварительно оценить основные размеры и компоновку опорного крана грузоподъёмностью 10 тонн.
На схемах указываются пролёт, строительные размеры, параметры концевых балок и другие габариты, необходимые при подборе оборудования.
Это особенно важно при установке крана в существующем производственном здании, где необходимо заранее проверить возможность размещения металлоконструкции и грузоподъёмного механизма.
Чертежи на странице предназначены для предварительного подбора. Фактическая конструкция уточняется после получения исходных данных по объекту.
Конструкция мостового опорного крана 10 тонн
Однобалочный опорный кран состоит из пролётной металлоконструкции, концевых балок, ходовых механизмов, грузоподъёмного оборудования, электрооборудования и системы управления.
Основные узлы:
- пролётная балка
- концевые балки
- ходовые колёса
- мотор-редукторы передвижения
- электрический механизм подъёма
- токоподвод
- шкаф управления
- подвесной пульт или радиоуправление
- ограничительные и защитные устройства
Мост перемещается вдоль производственного здания, а механизм подъёма — вдоль пролёта. За счёт этого кран обеспечивает перемещение груза в пределах рабочей зоны.
Грузоподъёмный механизм для крана 10 т
Для кран-балки 10 тонн механизм подъёма выбирается с учётом высоты подъёма, интенсивности эксплуатации и требований к скорости работы.
При подборе необходимо учитывать не только грузоподъёмность, но и:
- строительную высоту механизма
- скорость подъёма
- скорость передвижения
- режим работы
- условия эксплуатации
- верхнее положение крюка
- особенности электропитания и управления
От выбранного механизма подъёма во многом зависят габариты крана и полезная высота подъёма.
Управление кран-балкой 10 тонн
Для управления краном могут применяться подвесной кнопочный пост и радиоуправление.
Радиоуправление
Радиоуправление позволяет оператору находиться в удобной и безопасной точке рабочей зоны и контролировать положение груза во время перемещения.
Для производственных кранов 10 т такой вариант особенно удобен при работе с крупногабаритными и тяжёлыми грузами.
Подвесной пульт
Подвесной кнопочный пост может использоваться при стандартных технологических операциях, когда оператор работает в непосредственной близости от оборудования.
Конкретный вариант управления определяется требованиями заказчика и условиями эксплуатации.
Где применяется кран-балка 10 тонн
Кран-балки грузоподъёмностью 10 т применяются на предприятиях, где необходимо регулярно перемещать тяжёлое оборудование, металлоконструкции, заготовки и производственные узлы.
Типичные области применения:
- машиностроительные предприятия
- металлообрабатывающие производства
- производство металлоконструкций
- ремонтно-механические цеха
- крупные сборочные участки
- промышленные склады
- энергетические предприятия
- сервисные и ремонтные площадки
Грузоподъёмность 10 тонн позволяет использовать кран для серьёзных производственных задач, где возможностей оборудования 3,2 или 5 т уже недостаточно.
Кран-балка 10 т для существующего цеха
Установка крана грузоподъёмностью 10 тонн в существующем здании требует особенно внимательной проверки подкрановых путей и строительных конструкций.
Перед изготовлением оборудования необходимо определить:
- расстояние между осями подкрановых путей
- отметку головки рельса
- характеристики подкрановых балок
- расстояние до перекрытий
- параметры колонн
- длину рабочей зоны
- необходимую высоту подъёма
- предполагаемый режим эксплуатации
Если исходной документации недостаточно, параметры объекта уточняются по фактическим замерам.
Как подобрать кран-балку 10 т
Для предварительного расчёта желательно предоставить:
- грузоподъёмность — 10 тонн
- пролёт
- высоту подъёма
- размеры помещения
- параметры подкрановых путей
- длину рабочей зоны
- режим эксплуатации
- способ управления
- город установки оборудования
Если часть данных неизвестна, можно предоставить план цеха, строительные чертежи, фотографии или техническое задание.
После анализа исходных данных определяется необходимая конструкция и комплектация крана.
Цена кран-балки 10 тонн
Цена кран-балки 10 т рассчитывается индивидуально. При такой грузоподъёмности существенное влияние на стоимость оказывают пролёт, металлоёмкость конструкции, механизм подъёма и параметры ходовой части.
На цену влияют:
- пролёт
- высота подъёма
- металлоконструкция
- грузоподъёмный механизм
- приводы передвижения
- система управления
- электрооборудование
- частотное регулирование
- токоподвод
- режим эксплуатации
- дополнительная комплектация
- доставка
- монтаж и пусконаладочные работы
Поэтому для получения корректной цены необходимо выполнить расчёт под конкретный объект.
Купить кран-балку 10 тонн от производителя
Если вам необходимо купить кран-балку 10 тонн, ГПМ-Сервис рассчитает и изготовит мостовой однобалочный опорный кран под параметры вашего предприятия.
Производство расположено в Красноярске. Выполняем изготовление грузоподъёмного оборудования для предприятий Сибири и других регионов России.
Для подготовки предложения достаточно сообщить основные параметры: грузоподъёмность, пролёт, высоту подъёма, город установки и особенности эксплуатации.
После уточнения технического задания определяется конструкция крана, комплектация и стоимость изготовления.
Производство кран-балок 10 т
При производстве крана учитываются нагрузки на металлоконструкцию и ходовые механизмы, параметры грузоподъёмного оборудования и условия эксплуатации.
Под конкретный проект подбираются:
- конструкция моста
- концевые балки
- приводы
- механизм подъёма
- электрооборудование
- система управления
- токоподвод
- дополнительное оборудование
ГПМ-Сервис также выполняет работы по обслуживанию и ремонту грузоподъёмной техники и отдельных механизмов.
Доставка и монтаж кран-балки 10 тонн
Готовое оборудование может быть поставлено на объект заказчика.
Способ доставки определяется размерами металлоконструкции, пролётом крана и расстоянием до объекта.
При необходимости выполняются монтажные и пусконаладочные работы.
Условия и стоимость доставки и монтажа рассчитываются индивидуально.
Заказать кран-балку опорную 10 т
Чтобы заказать кран-балку 10 тонн, отправьте параметры объекта через форму расчёта.
Для предварительного предложения укажите:
- грузоподъёмность — 10 т
- пролёт
- высоту подъёма
- город установки
- режим работы
- необходимость доставки и монтажа
После получения данных специалист уточнит техническое задание и подготовит предложение на изготовление оборудования.
Частые вопросы о кран-балке 10 т
Можно ли купить кран-балку 10 тонн под размеры существующего цеха?
Да. Кран может быть рассчитан под существующее производственное здание. Для этого необходимы параметры подкрановых путей, размеры помещения и требуемая высота подъёма.
Какие пролёты бывают у кран-балки 10 т?
Возможные пролёты зависят от конструкции крана и параметров объекта. На странице представлены доступные варианты с техническими характеристиками и чертежами. Нестандартные исполнения рассчитываются отдельно.
Сколько стоит кран-балка 10 тонн?
Цена зависит от пролёта, высоты подъёма, металлоконструкции, грузоподъёмного механизма, управления и дополнительной комплектации. Точная стоимость определяется после получения исходных данных.
Можно ли установить радиоуправление?
Да. Опорный кран 10 т может комплектоваться системой радиоуправления или подвесным кнопочным постом.
Можно ли использовать частотные преобразователи?
Да. Частотное регулирование может применяться для плавного разгона, торможения и более точного перемещения груза.
Чем кран-балка 10 т отличается от крана 5 т?
Основное отличие — грузоподъёмность и соответствующие нагрузки на металлоконструкцию, ходовые механизмы и подкрановые пути. Кран 10 т требует отдельного расчёта всех основных элементов конструкции.
Можно ли заказать доставку и монтаж?
Да. Возможность доставки, монтажа и пусконаладочных работ учитывается при подготовке предложения.
Как получить расчёт?
Необходимо сообщить пролёт, высоту подъёма, параметры подкрановых путей, режим работы и город объекта. Если части данных нет, можно отправить чертёж или план помещения.
