Подвесная кран-балка
Подвесная однопролётная кран-балка 10 т
Подвесная однопролётная кран-балка грузоподъёмностью 10 тонн предназначена для промышленных объектов, где требуется перемещать тяжёлые производственные узлы, металлоконструкции, оборудование и другие грузы в пределах рабочей зоны цеха.
Кран перемещается по подвесным путям, а грузоподъёмный механизм движется вдоль пролётной балки. Такая схема позволяет организовать подъём и перемещение тяжёлых грузов без устройства отдельных подкрановых колонн внутри обслуживаемой зоны, если строительные конструкции здания рассчитаны на соответствующие нагрузки.
ГПМ-Сервис выполняет производство подвесных кран-балок 10 т в Красноярске под параметры конкретного объекта. Конструкция рассчитывается с учётом расположения путей, высоты подъёма, режима эксплуатации, размеров рабочей зоны и характеристик несущих конструкций.
На странице представлены технические характеристики, основные размеры и чертежи подвесной однопролётной кран-балки 10 тонн.
Технические характеристики подвесной кран-балки 10 т
Для крана грузоподъёмностью 10 тонн особенно важно правильно согласовать параметры металлоконструкции, ходовых механизмов и подвесных путей.
При проектировании учитываются:
- грузоподъёмность 10 т
- расстояние между подвесными путями
- длина рабочей зоны
- высота подъёма
- строительная высота
- режим и интенсивность эксплуатации
- тип грузоподъёмного механизма
- скорости механизмов
- способ управления
- параметры электрооборудования
- конструкция подвесных путей
- допустимые нагрузки на несущие элементы здания
Технические данные конкретных исполнений представлены в таблице на странице.
Окончательные размеры, масса металлоконструкции, нагрузки на пути и параметры приводов определяются после расчёта под конкретный объект.
| 1 | Грузоподъёмность, т | 10 | |||||
|---|---|---|---|---|---|---|---|
| 2 | Пролёт крана Ln, м | 3,0 | 4,2 | 6,0 | 9,0 | 12,0 | 15,0 |
| 3 | Высота подъёма крюка H, м* | 6…50 | |||||
| 4 | Длина консолей, м l | 0,3…0,6 | 0,3…0,9 | 0,6…1,5 | |||
| 5 | Номер профиля двутавровой балки для кранового пути по ГОСТ 19425-74 | 45М | |||||
| 6 | Размеры, мм A min | 2200 | |||||
| B min | 2700 | ||||||
| b min | 1350 | ||||||
| h1 | 710 | 910 | |||||
| h, L1, L2* | зависит от выбранной электротали | ||||||
| 7 | Группа режима работы крана по ГОСТ 25546-82 (ISO 4301/1-86) | 3К (А3) | |||||
| 8 | Скорость, м/с подъёма* | 0,067 | |||||
| передвижения тали* | 0,33; 0,53 | ||||||
| передвижения крана | 0,4; 0,5 | ||||||
| 9 | Управление краном | с пола; радиоуправление | |||||
| 10 | Токоподвод | кабельный; открытый троллейный; закрытый троллейный | |||||
| 11 | Род тока и напряжение | переменный, 380 В, 50 Гц | |||||
| 12 | Суммарная мощность электродвигателей (ПВ 40%), кВт* | 2×0,75 + 8 + 0,37 (2×0,37 при Hпод. > 9 м) | |||||
| 13 | Масса крана, не более, т | 2,65 | 2,85 | 3,1 | 3,4 | 3,6 | 4,9 |
| 14 | Нагрузка на колесо, не более, кН | 15,65 | 15,7 | 15,88 | 16 | 16,45 | 16,75 |
| 15 | Климатическое исполнение, категория размещения | У1, У2, У3 | |||||
| 16 | Температура окружающей среды, °C | −20…+40 (−40…+40) | |||||
| 17 | Исполнение крана | общепромышленное, пожаробезопасное | |||||
- * Данные характеристики зависят от типа устанавливаемой электротали. В опросном листе указаны характеристики стандартной тали производства Болгария.
Размеры подвесной кран-балки 10 тонн
Габариты крана зависят от конструктивной схемы здания и положения подвесных путей.
Для правильной привязки оборудования учитываются:
- расстояние между путями
- отметка их расположения
- высота до перекрытий
- положение ферм и балок
- габариты грузоподъёмного механизма
- верхнее положение крюка
- необходимая зона перемещения груза
Для существующих производственных зданий желательно использовать фактические замеры и актуальную техническую документацию.
Основные размеры конкретных вариантов указаны в таблице характеристик и на чертежах.
Нажмите на чертёж, чтобы открыть его в полном размере.

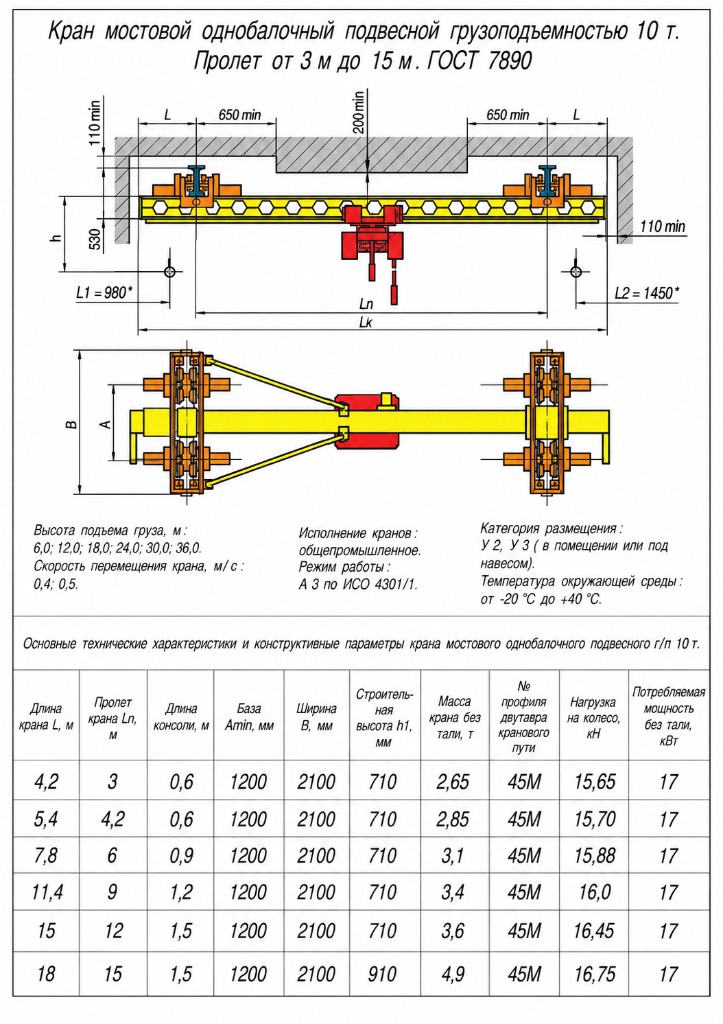

Чертёж подвесной однопролётной кран-балки 10 т, пролёты 3–15 м

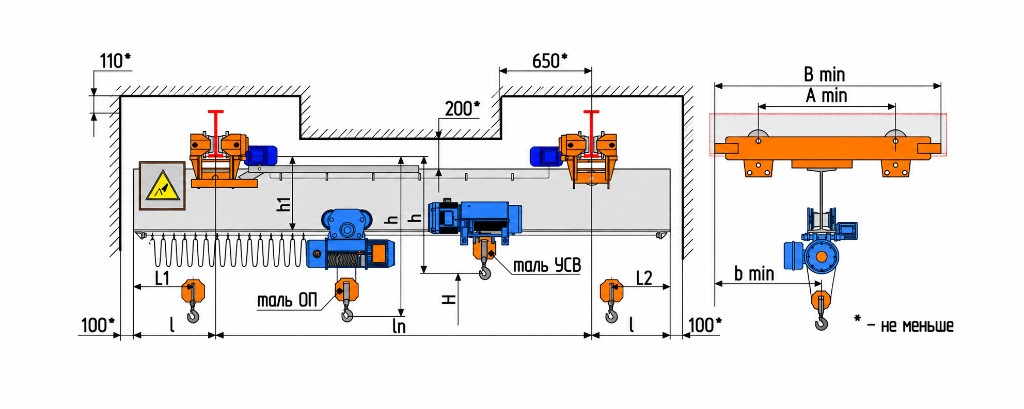

Габариты и параметры подвесной однопролётной кран-балки 10 т, пролёты от 3 до 15 м
Чертежи подвесной кран-балки 10 т
На странице размещены технические чертежи подвесной однопролётной кран-балки грузоподъёмностью 10 тонн.
По чертежам можно предварительно оценить:
- компоновку металлоконструкции
- положение подвесных ходовых тележек
- размещение грузоподъёмного механизма
- строительные размеры
- расстояние между путями
- рабочую зону крана
Чертежи используются для предварительной привязки оборудования к зданию.
Перед изготовлением фактические размеры уточняются по техническому заданию и строительным параметрам объекта.
Конструкция подвесного крана 10 т
Основой крана является пролётная металлоконструкция, соединённая с подвесными ходовыми тележками.
Тележки обеспечивают движение крана вдоль подвесных путей. Грузоподъёмный механизм перемещается по пролётной балке и выполняет подъём и опускание груза.
В зависимости от проекта в состав оборудования могут входить:
- пролётная балка
- подвесные ходовые тележки
- грузоподъёмный механизм
- электроприводы передвижения
- токоподвод
- шкаф управления
- радиоуправление
- подвесной кнопочный пост
- частотные преобразователи
- защитные и ограничительные устройства
Комплектация определяется условиями эксплуатации и техническим заданием.
Грузоподъёмный механизм для кран-балки 10 т
Для крана грузоподъёмностью 10 тонн механизм подъёма подбирается совместно с металлоконструкцией.
При выборе учитываются:
- необходимая высота подъёма
- строительная высота
- режим эксплуатации
- скорость подъёма
- скорость передвижения
- требования к точности позиционирования
- условия окружающей среды
От выбранного грузоподъёмного механизма зависят габариты оборудования и полезная высота подъёма.
Для объектов с ограниченным пространством особенно важно заранее определить верхнее положение крюка и расстояние до строительных конструкций.
Управление кран-балкой 10 т
Для промышленного крана грузоподъёмностью 10 тонн способ управления выбирается с учётом размеров грузов и характера производственных операций.
Радиоуправление
Радиоуправление позволяет оператору выбирать удобную точку наблюдения и контролировать перемещение крупногабаритного или тяжёлого груза с безопасной позиции.
Подвесной кнопочный пост
Подвесной пульт может использоваться для стандартных технологических операций.
При необходимости механизмы могут комплектоваться частотными преобразователями для более плавного разгона, торможения и точного позиционирования.
Где применяется подвесная кран-балка 10 тонн
Подвесные краны 10 т применяются на предприятиях, где требуется регулярное перемещение тяжёлых производственных грузов.
Типичные объекты:
- машиностроительные производства
- предприятия металлообработки
- производство металлоконструкций
- крупные ремонтно-механические цеха
- сборочные производства
- энергетические объекты
- промышленные склады
- технологические и сервисные участки
Такое оборудование может применяться для перемещения станочных узлов, металлоконструкций, агрегатов, крупных деталей и другого оборудования в пределах допустимой грузоподъёмности.
Особенности подвесной кран-балки 10 т
При грузоподъёмности 10 тонн требования к строительной части объекта становятся особенно важными.
Перед изготовлением необходимо проверить:
- конструкцию подвесных путей
- балки или фермы здания
- узлы крепления
- точки передачи нагрузок
- фактическое состояние существующих конструкций
- соответствие здания предполагаемому режиму работы крана
Если исходных данных недостаточно, может потребоваться дополнительный расчёт или обследование строительных конструкций.
Сам факт наличия подвесных путей ещё не означает, что они подходят для установки крана грузоподъёмностью 10 т.
Кран-балка 10 т для существующего цеха
При установке крана в действующем производственном здании особенно важно заранее проверить совместимость оборудования с существующими конструкциями.
Для расчёта желательно предоставить:
- план помещения
- данные по подвесным путям
- расстояние между путями
- высоту помещения
- расположение ферм и балок
- необходимую высоту подъёма
- длину рабочей зоны
- информацию о предполагаемых грузах
Если часть данных отсутствует, параметры объекта можно уточнить до подготовки окончательного технического решения.
Подвесная или опорная кран-балка 10 т
При грузоподъёмности 10 тонн особенно важно выбрать правильную конструктивную схему.
Подвесная кран-балка 10 т движется по путям, к которым ходовые тележки подвешены снизу.
Опорная кран-балка 10 т перемещается сверху по подкрановым путям.
Подвесное исполнение целесообразно только в том случае, если конструкция здания позволяет безопасно передать необходимые нагрузки.
Если существующее здание не подходит для подвесной схемы, рассматривается опорный вариант или другое техническое решение.
Если одной рабочей зоны между двумя путями недостаточно, рассматривается двухпролётная кран-балка 10 т.
Как подобрать подвесную кран-балку 10 т
Для предварительного расчёта желательно указать:
- грузоподъёмность — 10 т
- расстояние между подвесными путями
- длину рабочей зоны
- высоту подъёма
- высоту помещения
- характеристики существующих конструкций
- предполагаемый режим эксплуатации
- желаемый способ управления
- город установки
Если есть строительные чертежи или техническое задание, их желательно приложить к заявке.
После анализа данных определяется возможность применения подвесной схемы, конструкция крана и необходимая комплектация.
Цена подвесной кран-балки 10 т
Цена подвесной кран-балки 10 тонн рассчитывается индивидуально.
На стоимость влияют:
- размеры и металлоёмкость конструкции
- параметры подвесных путей
- грузоподъёмный механизм
- ходовые тележки
- электроприводы
- система управления
- частотное регулирование
- электрооборудование
- токоподвод
- дополнительная комплектация
- доставка
- монтаж и пусконаладочные работы
Поэтому корректную цену можно определить только после получения основных параметров объекта.
Купить подвесную кран-балку 10 т в Красноярске
Если вам необходимо купить подвесную кран-балку 10 т, ГПМ-Сервис выполнит расчёт и изготовление оборудования под параметры вашего предприятия.
Производственная площадка расположена в Красноярске.
Для предварительного предложения сообщите грузоподъёмность, размеры рабочей зоны, высоту подъёма, данные по подвесным путям и город установки.
После уточнения технического задания будет определена конструкция крана, грузоподъёмный механизм, система управления и дополнительная комплектация.
Производство подвесных кран-балок 10 т
ГПМ-Сервис выполняет изготовление подвесных кран-балок на собственной производственной площадке.
Производство начинается с анализа технического задания и параметров объекта.
Под конкретный проект рассчитываются и подбираются:
- пролётная металлоконструкция
- ходовые тележки
- механизм подъёма
- приводы передвижения
- токоподвод
- электрооборудование
- система управления
- дополнительная автоматика
Оборудование изготавливается под условия конкретного предприятия, а не только по номинальной грузоподъёмности.
Доставка и монтаж
Готовое оборудование может быть поставлено на объект заказчика.
Способ доставки зависит от размеров металлоконструкции, условий транспортировки и региона.
При необходимости выполняются монтаж и пусконаладочные работы.
Перед монтажом проверяется готовность подвесных путей и соответствие фактических параметров объекта проектным данным.
Заказать подвесную кран-балку 10 тонн
Чтобы получить предложение на изготовление крана, отправьте исходные данные через форму расчёта.
Для предварительной оценки достаточно указать:
- грузоподъёмность — 10 тонн
- расстояние между подвесными путями
- длину рабочей зоны
- высоту подъёма
- город установки
- необходимость доставки и монтажа
Если у вас есть строительные чертежи или техническое задание, их можно приложить к заявке.
Частые вопросы о подвесной кран-балке 10 т
Можно ли установить подвесную кран-балку 10 т в существующем здании?
Можно, если подвесные пути и несущие конструкции рассчитаны на необходимые нагрузки. Перед изготовлением требуется проверка исходных данных здания.
Сколько стоит подвесная кран-балка 10 тонн?
Цена зависит от размеров металлоконструкции, механизма подъёма, подвесных путей, системы управления и дополнительных работ. Точная стоимость определяется после расчёта.
Какие данные нужны для расчёта?
Нужны грузоподъёмность, расстояние между подвесными путями, длина рабочей зоны, высота подъёма и информация о строительных конструкциях.
Можно ли установить радиоуправление?
Да. Кран может комплектоваться системой радиоуправления или подвесным кнопочным постом.
Можно ли использовать частотные преобразователи?
Да. Частотное регулирование может применяться для плавного разгона, торможения и более точного управления механизмами.
Чем подвесная кран-балка 10 т отличается от 5 т?
Основное отличие — грузоподъёмность и соответствующие нагрузки на металлоконструкцию, ходовые механизмы, подвесные пути и строительные конструкции. Кран 10 т требует отдельного расчёта всех основных элементов.
Что выбрать — подвесной или опорный кран 10 т?
Выбор зависит от здания. Если строительные конструкции позволяют воспринимать нагрузки от подвесных путей, может использоваться подвесная схема. В других случаях рассматривается опорное исполнение.
Где производится кран-балка 10 т?
ГПМ-Сервис производит грузоподъёмное оборудование в Красноярске и поставляет его заказчикам в другие регионы России.
Можно ли заказать доставку и монтаж?
Да. Возможность доставки, монтажа и пусконаладочных работ учитывается при подготовке предложения.
