Опорная кран-балка
Кран-балка опорная 1 т
Опорная кран-балка грузоподъёмностью 1 тонна применяется для подъёма и перемещения грузов в производственных цехах, мастерских, на складах и технологических участках. Кран перемещается по подкрановым путям, установленным сверху на подкрановых балках, а груз вдоль пролёта перемещает электрическая таль.
ГПМ-Сервис изготавливает мостовые однобалочные опорные краны 1 т под параметры конкретного объекта. Пролёт, высота подъёма, строительные размеры, тип тали, управление и комплектация определяются с учётом здания и условий эксплуатации.
Технические характеристики кран-балки опорной 1 т
Для крана грузоподъёмностью 1 т применяются различные варианты пролёта. На странице приведены типоразмеры от 4,5 до 22,5 м, а также основные габаритные размеры и параметры для предварительного подбора.
Пролёт L — расстояние между осями подкрановых путей. Фактические размеры конкретного крана уточняются после получения данных по объекту, поскольку на конструкцию влияют размеры здания, высота подкранового пути, выбранная таль и требуемая зона обслуживания.
| 1 | Грузоподъёмность, т | 1 | ||||||
|---|---|---|---|---|---|---|---|---|
| 2 | Пролёт крана L, м | 4,5 | 7,5 | 10,5 | 13,5 | 16,5 | 19,5 | 22,5 |
| 3 | Высота подъёма крюка H, м* | 6…36 | ||||||
| 4 | Размеры, мм A min | 1500 | 2000 | 2600 | 4000 | |||
| B min | 1949 | 2440 | 3020 | 4400 | ||||
| B1 max | 176 | 190 | ||||||
| B2 min* | 974,5 | 1220 | 1510 | 2200 | ||||
| H1 max** | 488 | 578 | 640 | 682 | 823 | |||
| 5 | Группа режима работы крана по ГОСТ 25546-82 (ISO 4301/1-86) | 3К (А3) | ||||||
| 6 | Скорость, м/с подъёма* | 0,13; 0,03/0,13 | ||||||
| передвижения тали* | 0,33; 0,53 | |||||||
| передвижения крана | 0,35; 0,40; 0,50 | |||||||
| 7 | Управление краном | с пола, радиоуправление | ||||||
| 8 | Токоподвод | кабельный; открытый троллейный; закрытый троллейный | ||||||
| 9 | Род тока и напряжение | переменный, 380 В, 50 Гц | ||||||
| 10 | Суммарная мощность электродвигателей (ПВ 40%), кВт | 2×0,37 + 1,5 + 0,18 (2×0,18 при Hпод. > 9 м) | ||||||
| 11 | Масса крана, т | 1,255 | 1,441 | 1,855 | 2,277 | 2,668 | 3,334 | 4,033 |
| 12 | Нагрузка на колесо крана, не более, кН | 9,445 | 10,655 | 12,835 | 15,655 | 17,22 | 23,095 | 29,145 |
| 13 | Тип кранового рельса железнодорожного | Р24 ГОСТ 6368-82 | ||||||
| специального | квадрат 50 ГОСТ 2591-88, Ст3 ГОСТ 535-88 | |||||||
| 14 | Климатическое исполнение, категория размещения | У1, У2, У3 | ||||||
| 15 | Температура окружающей среды, °C | −20…+40 (−40…+40) | ||||||
| 16 | Исполнение крана | общепромышленное, пожаробезопасное | ||||||
- * Характеристики зависят от типа устанавливаемой электротали.
- ** Указан стандартный размер. По требованию заказчика размер может быть уменьшен.
Пролёты опорной кран-балки 1 тонна
Для предварительного выбора на странице представлены исполнения с пролётами 4,5; 7,5; 10,5; 13,5; 16,5; 19,5 и 22,5 м.
Выбирать кран только по ширине помещения недостаточно. При расчёте учитывают расстояние между осями подкрановых путей, расположение колонн, строительную высоту, верхнее положение крюка и допустимые нагрузки на конструкцию здания.
Поэтому таблица и чертежи используются как исходные данные для подбора, а окончательное исполнение уточняется инженером под конкретный объект.
Нажмите на чертёж, чтобы открыть его в полном размере.

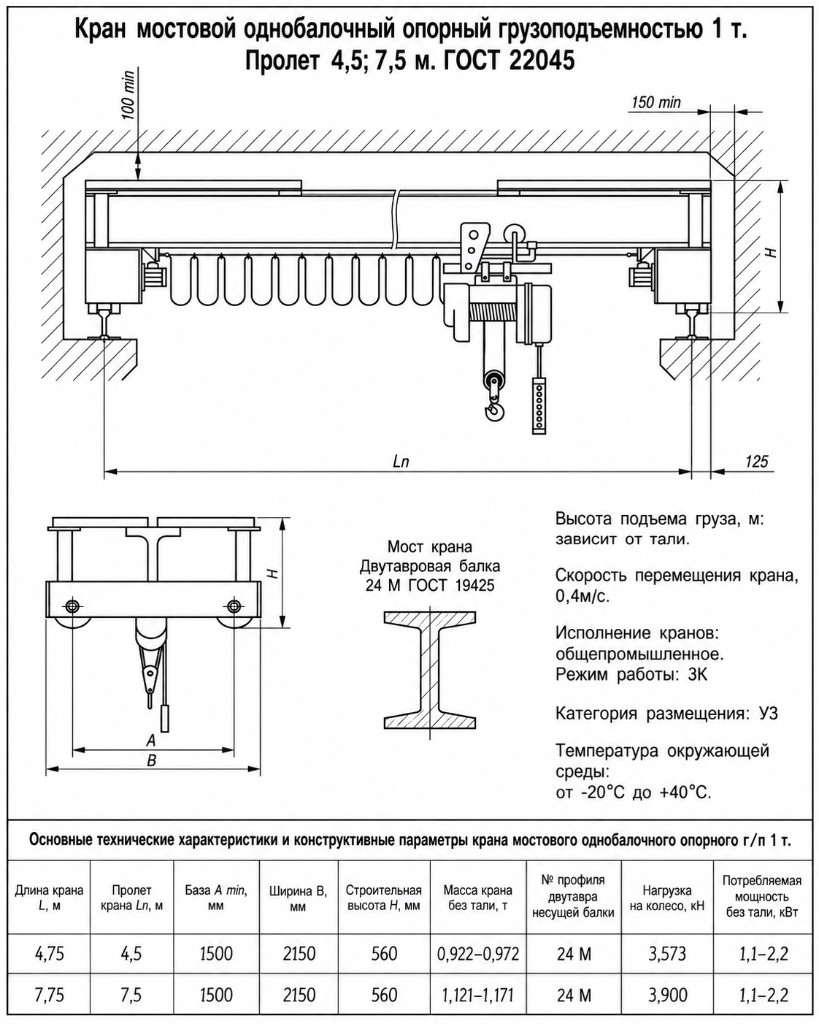

Чертёж опорной кран-балки 1 т, пролёты 4,5 и 7,5 м
Габариты и параметры опорной кран-балки 1 т, пролёты 4,5 и 7,5 м

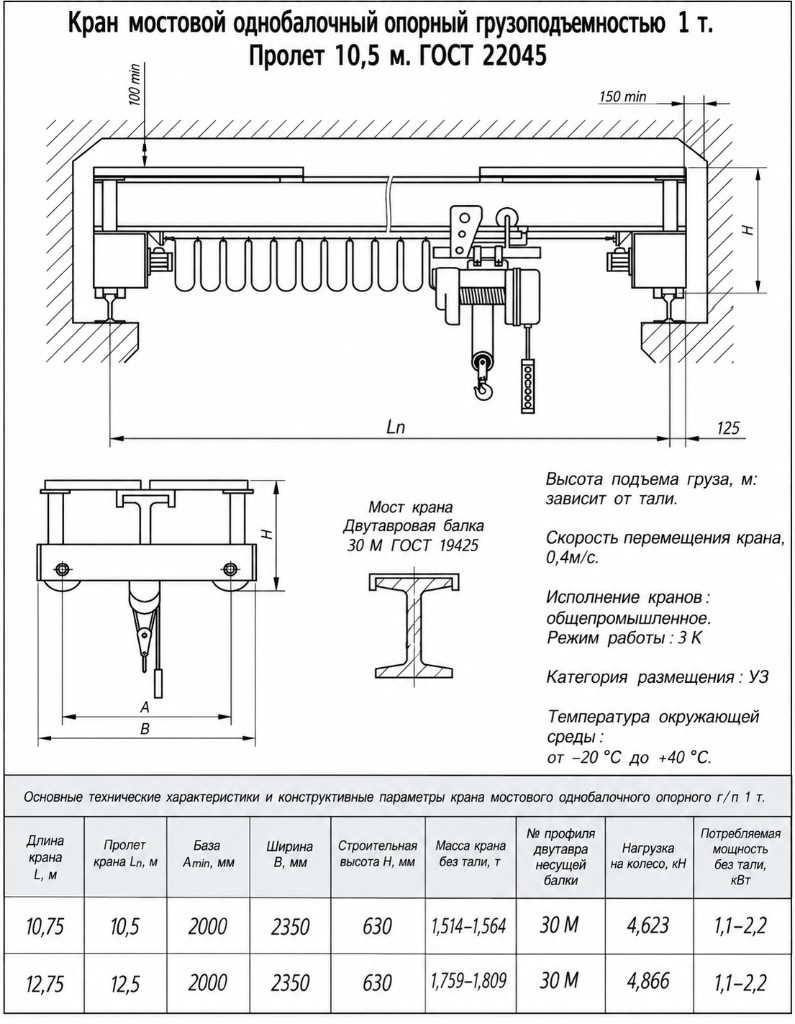

Чертёж опорной кран-балки 1 т, пролёт 10,5 м
Габариты и параметры опорной кран-балки 1 т, пролёт 10,5 м

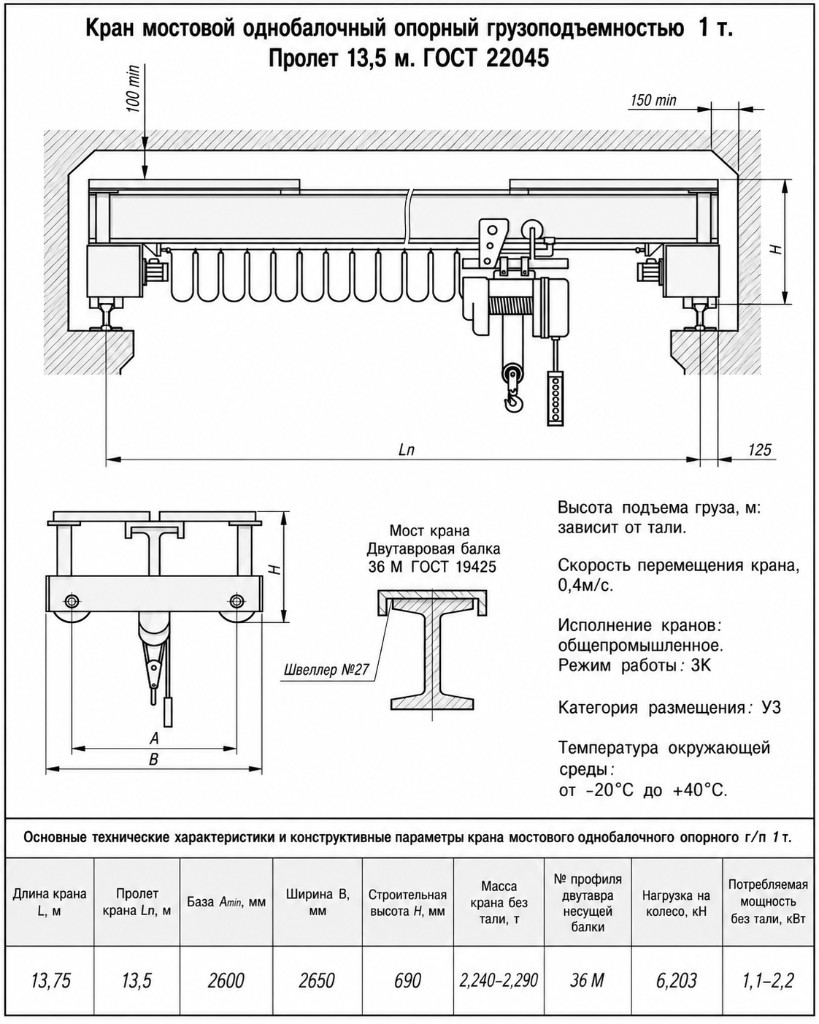

Чертёж опорной кран-балки 1 т, пролёт 13,5 м
Габариты и параметры опорной кран-балки 1 т, пролёт 13,5 м

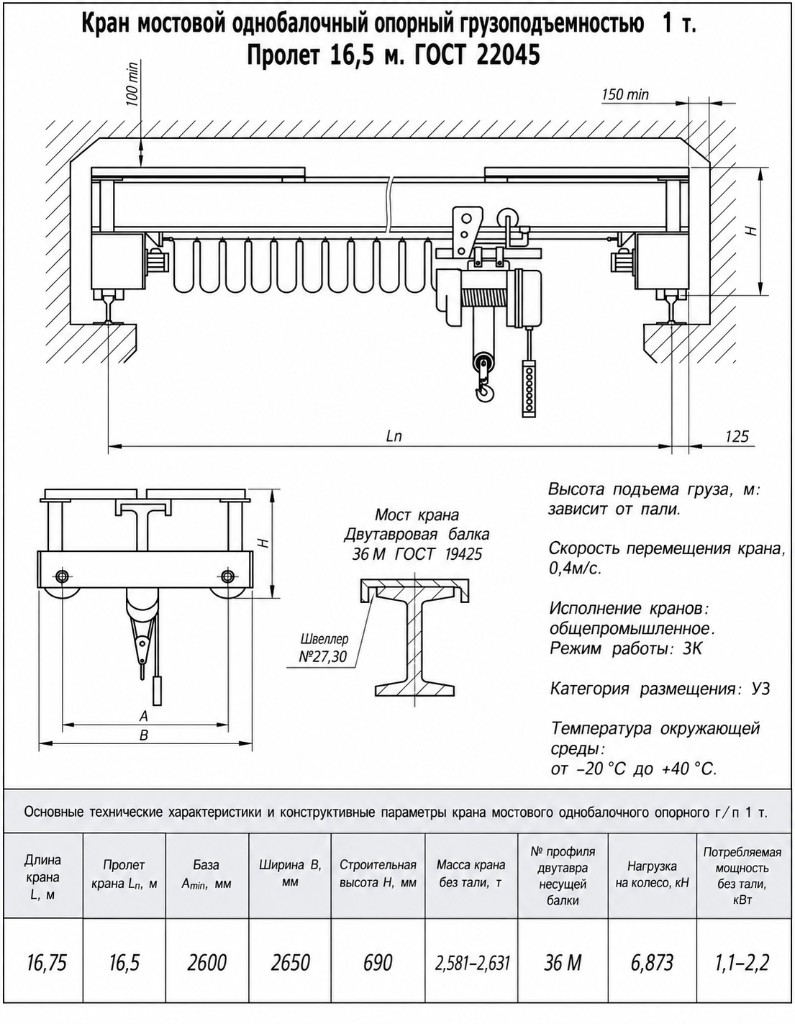

Чертёж опорной кран-балки 1 т, пролёт 16,5 м
Габариты и параметры опорной кран-балки 1 т, пролёт 16,5 м
Чертёж опорной кран-балки 1 т, пролёт 22,5 м
Габариты и параметры опорной кран-балки 1 т, пролёт 22,5 м

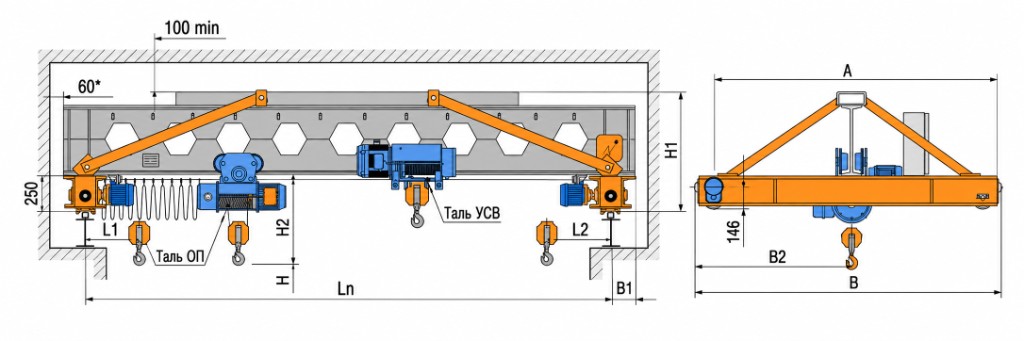

Чертежи и основные размеры крана 1 т
Чертежи позволяют сравнить варианты исполнения по пролёту и оценить основные габариты крана до подготовки рабочего проекта.
На схемах используются обозначения пролёта, строительной высоты и габаритов концевых балок. Эти параметры особенно важны при установке оборудования в существующем цехе, где пространство над рабочей зоной ограничено перекрытиями, коммуникациями или другими конструкциями.
Фактическая компоновка металлоконструкции определяется после согласования исходных данных.
Конструкция опорной кран-балки 1 т
Однобалочный опорный кран состоит из пролётной балки, концевых балок с ходовыми колёсами, приводов передвижения, электрической тали, токоподвода и электрооборудования.
Мост перемещается вдоль подкрановых путей, а таль — вдоль пролётной балки. Благодаря двум направлениям движения груз можно подавать практически в любую точку рабочей зоны крана.
В зависимости от проекта применяются разные варианты металлоконструкции, тали, приводов и системы управления.
Электрическая таль
Для крана 1 т механизм подъёма подбирается с учётом необходимой высоты подъёма, скорости работы, строительной высоты и режима эксплуатации.
Выбор тали влияет не только на скорость подъёма, но и на габариты оборудования и максимальное положение крюка.
Управление краном
Кран может комплектоваться подвесным кнопочным постом или радиоуправлением.
Радиоуправление удобно, когда оператору необходимо свободно перемещаться по рабочей зоне и выбирать безопасную точку обзора.
Где применяется кран-балка 1 тонна
Кран-балки грузоподъёмностью 1 т применяются там, где требуется регулярно перемещать сравнительно небольшие грузы и при этом ручное перемещение или использование напольной техники неудобно.
Типичные объекты:
- производственные и сборочные цеха
- ремонтные участки
- склады деталей и металла
- мастерские
- сервисные предприятия
- технологические линии
Опорная схема особенно подходит для зданий, где предусмотрены подкрановые пути или возможно устройство отдельной подкрановой эстакады.
Как подобрать кран-балку 1 т
Для расчёта желательно знать:
- грузоподъёмность
- пролёт между осями подкрановых путей
- требуемую высоту подъёма
- высоту помещения и отметку подкранового пути
- режим эксплуатации
- способ управления
- условия окружающей среды
Если точные параметры неизвестны, можно отправить план помещения, чертёж здания или фотографии. По ним инженер определит, какие данные необходимо уточнить.
От чего зависит цена кран-балки 1 т
Цена опорного крана 1 тонна зависит от пролёта, металлоёмкости конструкции, высоты подъёма, типа тали, системы управления, токоподвода, приводов и дополнительной комплектации.
Поэтому стоимость рассчитывается после получения исходных данных по объекту. Это позволяет подобрать оборудование без переплаты за ненужные опции и одновременно учесть требования по рабочей зоне и эксплуатации.
Заказать кран-балку опорную 1 т
ГПМ-Сервис производит грузоподъёмное оборудование в Красноярске и поставляет его заказчикам по России.
Для расчёта кран-балки 1 т отправьте параметры объекта через форму заявки. Мы уточним пролёт, высоту подъёма, комплектацию и подготовим предложение по изготовлению оборудования.
Частые вопросы
Какой пролёт может быть у кран-балки 1 т?
На странице представлены варианты от 4,5 до 22,5 м. Конкретный пролёт выбирают по расстоянию между осями подкрановых путей и параметрам здания.
Чем опорная кран-балка отличается от подвесной?
У опорного крана ходовые колёса движутся сверху по подкрановым путям. У подвесного крана конструкция перемещается по нижним полкам подвесных путей.
Можно ли сделать радиоуправление?
Да. Кран может комплектоваться радиоуправлением или подвесным кнопочным постом.
Можно ли изготовить кран под существующий цех?
Да. Для этого нужны размеры здания, положение подкрановых путей и требуемая высота подъёма.
Как узнать цену крана 1 тонна?
Для расчёта стоимости нужны как минимум пролёт, высота подъёма и комплектация. После этого можно определить металлоконструкцию и подобрать таль.
