Опорная кран-балка

Кран-балка опорная 5 т

Опорная кран-балка грузоподъёмностью 5 тонн — промышленный мостовой однобалочный кран для подъёма и перемещения деталей, металлоконструкций, оборудования, заготовок и других грузов массой до 5 т. Такое оборудование применяется в производственных цехах, на металлообрабатывающих предприятиях, ремонтных участках, складах и сборочных производствах.

ГПМ-Сервис изготавливает опорные кран-балки 5 т под параметры конкретного объекта. Конструкция рассчитывается с учётом пролёта, высоты подъёма, режима эксплуатации, параметров подкрановых путей, выбранной электрической тали и требуемой комплектации.

На странице представлены основные технические характеристики, варианты пролётов и чертежи кран-балки 5 тонн для предварительного подбора оборудования.

Технические характеристики кран-балки опорной 5 т

Главный параметр крана — номинальная грузоподъёмность 5 тонн. Остальные характеристики определяются условиями эксплуатации и размерами объекта.

При подборе учитываются:

  • пролёт между осями подкрановых путей
  • требуемая высота подъёма
  • строительная высота крана
  • режим работы
  • скорость подъёма
  • скорость передвижения тали
  • скорость передвижения моста
  • тип электрической тали
  • способ управления
  • параметры существующих подкрановых путей
  • условия эксплуатации

Точные масса крана, нагрузки на колёса, размеры металлоконструкции и параметры приводов зависят от пролёта и комплектации, поэтому окончательные значения определяются после технического расчёта.

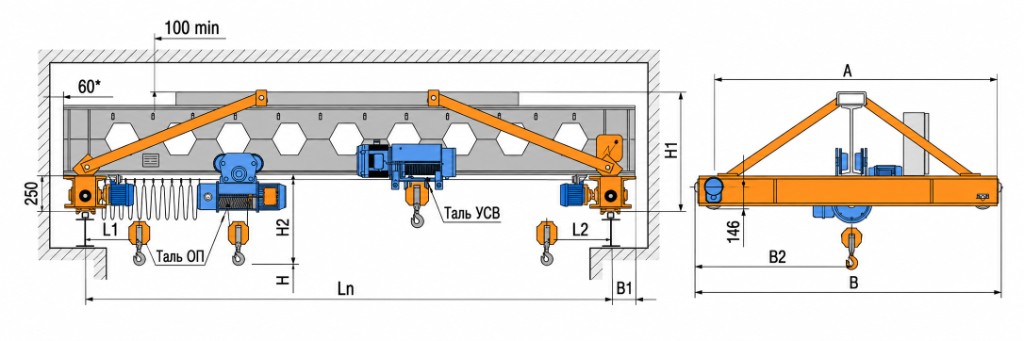

Габаритный чертёж к таблице: Ln — пролёт, H — высота подъёма, H1 — строительная высота, A, B, B1, B2 — размеры из п. 4. Нажмите на чертёж, чтобы открыть крупно.
Основные технические характеристики кран-балки опорной электрической 5 т
1Грузоподъёмность, т5
2Пролёт крана L, м4,57,510,513,516,519,522,5
3Высота подъёма крюка H, м*6…36
4
Размеры, мм
A min
1520202026004000
B min1940244030404400
B1 max176190
B2 min*920122015202200
H1 max**6987569329339581050
5Группа режима работы крана по ГОСТ 25546-82 (ISO 4301/1-86)3К (А3)
6
Скорость, м/с
подъёма*
0,13; 0,03/0,13
передвижения тали*0,33; 0,53
передвижения крана0,35; 0,40; 0,50
7Управление краномс пола, радиоуправление
8Токоподводкабельный; открытый троллейный; закрытый троллейный
9Род тока и напряжениепеременный, 380 В, 50 Гц
10Суммарная мощность электродвигателей (ПВ 40%), кВт2×0,55 + 8 + 0,55 (2×0,55 при Hпод. > 9 м)
11Масса крана, т1,872,112,73,263,64,725,38
12Нагрузка на колесо крана, не более, кН32,57734,69536,88540,0142,34451,1754,435
13
Тип кранового рельса
железнодорожного
Р24 ГОСТ 6368-82
специальногоквадрат 50 ГОСТ 2591-88, Ст3 ГОСТ 535-88
14Климатическое исполнение, категория размещенияУ1, У2, У3
15Температура окружающей среды, °C−20…+40 (−40…+40)
16Исполнение кранаобщепромышленное, пожаробезопасное
  • * Характеристики зависят от типа устанавливаемой электротали.
  • ** Указан стандартный размер. По требованию заказчика размер может быть уменьшен.

Пролёты опорной кран-балки 5 тонн

Для кран-балки грузоподъёмностью 5 т возможны различные варианты пролёта. На странице представлены исполнения для основных типоразмеров, применяемых при проектировании производственных зданий.

Пролёт крана обозначается буквой L и определяется как расстояние между осями подкрановых путей.

Для предварительного выбора можно ориентироваться на варианты:

  • 4,5 м
  • 7,5 м
  • 10,5 м
  • 13,5 м
  • 16,5 м
  • 19,5 м
  • 22,5 м

Окончательный пролёт выбирается не только по ширине помещения. Необходимо учитывать фактическое положение подкрановых путей, колонн, стен, инженерных коммуникаций и требуемые подходы крюка.

Если стандартный вариант не подходит, конструкция крана рассчитывается под фактические размеры объекта.

Нажмите на чертёж, чтобы открыть его в полном размере.

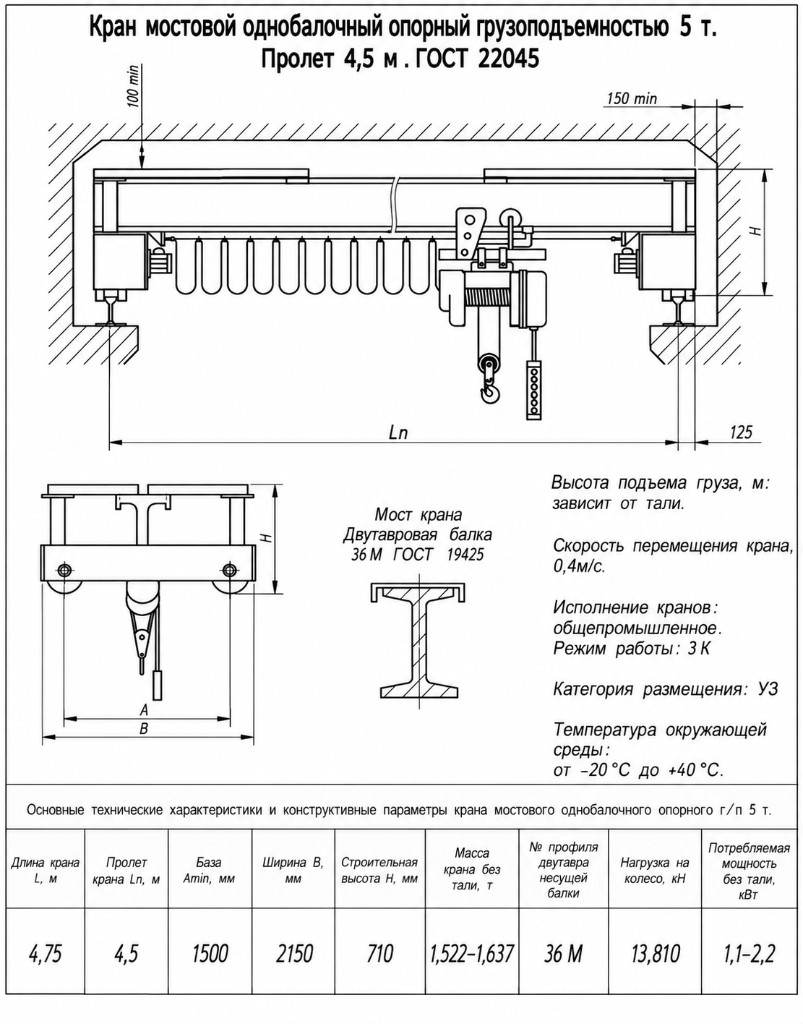

Чертёж опорной кран-балки 5 т, пролёт 4,5 м

Габариты и параметры опорной кран-балки 5 т, пролёт 4,5 м

Чертёж опорной кран-балки 5 т, пролёт 7,5 м

Габариты и параметры опорной кран-балки 5 т, пролёт 7,5 м

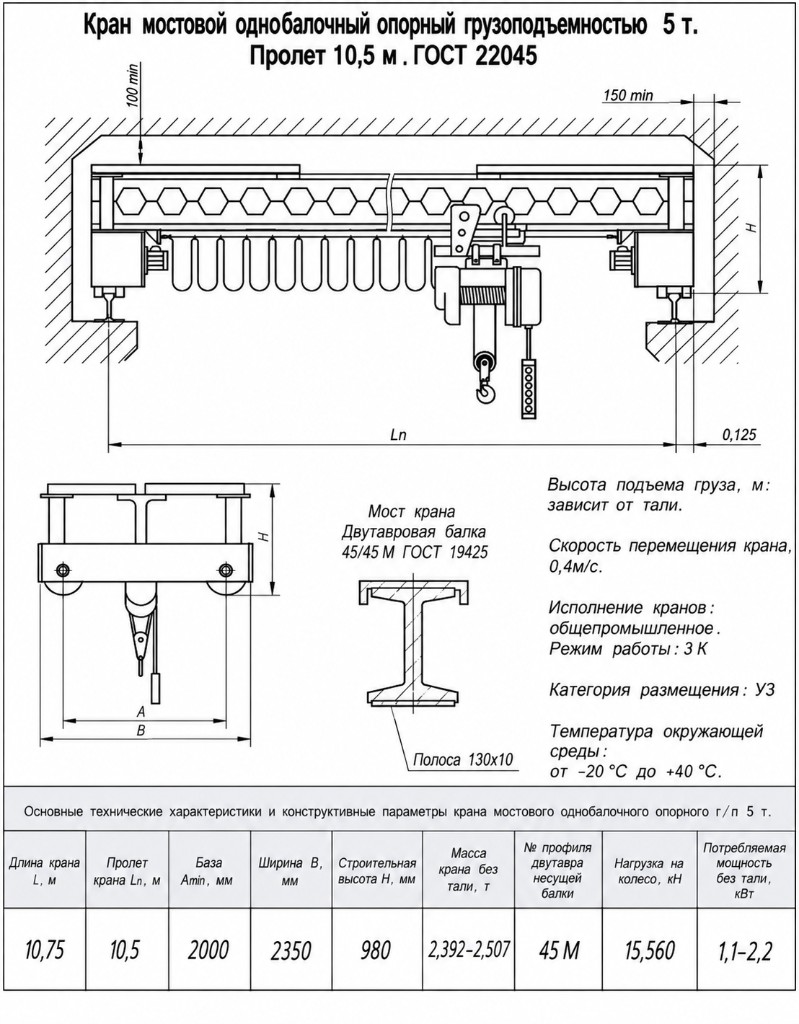

Чертёж опорной кран-балки 5 т, пролёт 10,5 м

Габариты и параметры опорной кран-балки 5 т, пролёт 10,5 м

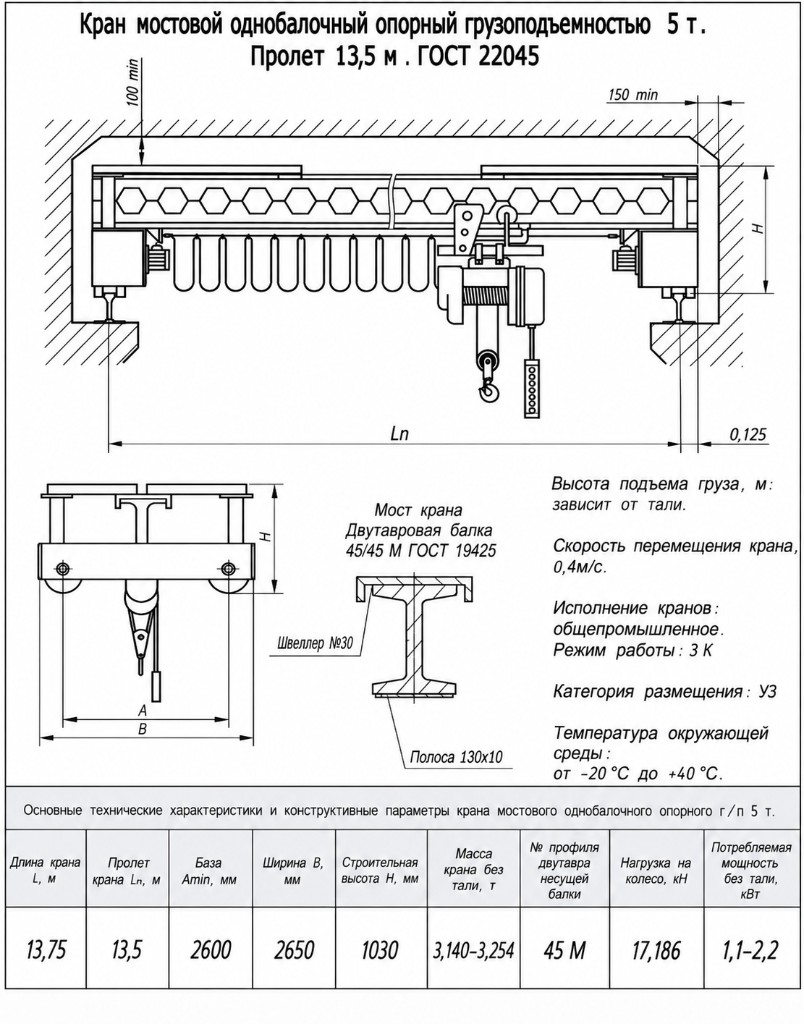

Чертёж опорной кран-балки 5 т, пролёт 13,5 м

Габариты и параметры опорной кран-балки 5 т, пролёт 13,5 м

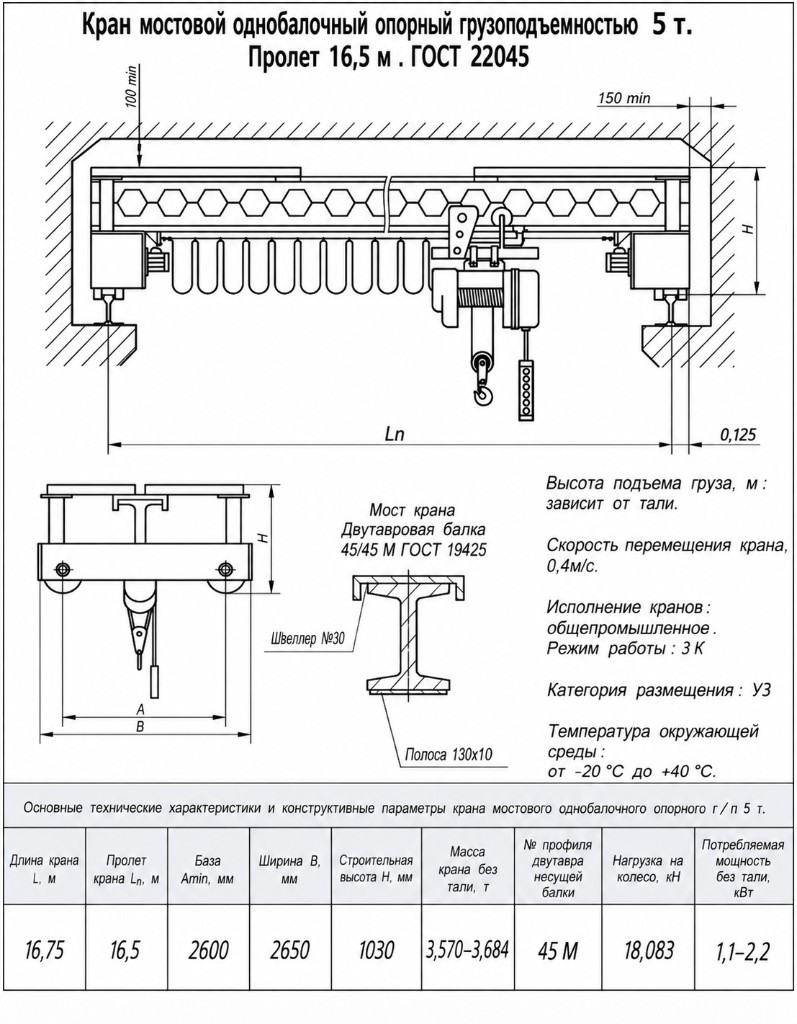

Чертёж опорной кран-балки 5 т, пролёт 16,5 м

Габариты и параметры опорной кран-балки 5 т, пролёт 16,5 м

Чертёж опорной кран-балки 5 т, пролёт 22,5 м

Габариты и параметры опорной кран-балки 5 т, пролёт 22,5 м

Чертежи кран-балки 5 т

На странице представлены чертежи опорной кран-балки 5 тонн для различных пролётов. Они позволяют предварительно оценить габариты оборудования, строительную высоту, размеры концевых балок и расположение основных элементов конструкции.

Чертежи особенно важны при подборе оборудования для существующего здания, где необходимо заранее проверить, достаточно ли свободного пространства между подкрановыми путями, перекрытием и технологическим оборудованием.

Представленные схемы предназначены для предварительного подбора. Фактические размеры конкретного крана уточняются после получения технического задания и данных по объекту.

Конструкция мостового опорного крана 5 тонн

Опорная кран-балка представляет собой однобалочный мост, который перемещается по подкрановым путям.

Основные элементы конструкции:

  • пролётная балка
  • концевые балки
  • ходовые колёса
  • приводы передвижения
  • электрическая таль
  • токоподвод
  • шкаф электрооборудования
  • система управления
  • защитные и ограничительные устройства

Мост перемещает груз вдоль здания, а электрическая таль — поперёк пролёта. Благодаря этому кран обслуживает значительную часть рабочей площади внутри подкрановых путей.

Электрическая таль для кран-балки 5 т

На мостовом однобалочном кране 5 тонн применяется электрическая таль соответствующей грузоподъёмности.

При её подборе учитываются:

  • высота подъёма
  • строительная высота
  • режим эксплуатации
  • скорость подъёма
  • скорость передвижения
  • условия окружающей среды
  • требования к управлению

Выбор тали особенно важен для зданий с ограниченной высотой, поскольку её габариты влияют на верхнее положение крюка и полезную высоту подъёма.

ГПМ-Сервис подбирает грузоподъёмный механизм совместно с металлоконструкцией крана, а не отдельно от неё.

Управление кран-балкой 5 тонн

Опорный кран 5 т может комплектоваться подвесным кнопочным постом или системой радиоуправления.

Подвесной пульт

Классический вариант для производственных операций. Оператор находится рядом с рабочей зоной и управляет подъёмом, движением тали и перемещением крана.

Радиоуправление

Позволяет оператору свободно перемещаться по рабочей зоне и выбирать удобную точку наблюдения за грузом.

При необходимости могут применяться дополнительные решения для плавного разгона и торможения механизмов.

Где применяется кран-балка 5 т

Грузоподъёмность 5 тонн востребована на промышленных предприятиях, где регулярно перемещаются тяжёлые детали, агрегаты, металлоконструкции и технологическое оборудование.

Кран-балки 5 т применяются:

  • в машиностроительных цехах
  • на металлообрабатывающих предприятиях
  • в производстве металлоконструкций
  • на ремонтных предприятиях
  • в сборочных цехах
  • на складах металлопроката
  • на производственных и технологических участках
  • в сервисных и ремонтно-механических цехах

Это распространённая грузоподъёмность для предприятий, которым возможностей крана 2 или 3,2 т уже недостаточно.

Когда стоит выбрать кран-балку 5 тонн

Кран грузоподъёмностью 5 т имеет смысл рассматривать, если масса рабочих грузов приближается к 3–4 тоннам либо необходимо предусмотреть разумный запас по грузоподъёмности для будущих производственных задач.

При этом выбирать оборудование только «с запасом» без расчёта неправильно. Увеличение грузоподъёмности влияет на металлоконструкцию крана, ходовую часть, нагрузки на подкрановые пути и стоимость оборудования.

Поэтому перед заказом желательно определить реальные максимальные массы грузов и предполагаемую интенсивность работы.

Кран-балка 5 т для существующего цеха

При установке оборудования в действующем здании сначала необходимо проверить параметры существующих подкрановых путей и строительных конструкций.

Для расчёта нужны:

  • расстояние между осями путей
  • отметка головки рельса
  • высота до перекрытий
  • параметры подкрановых балок
  • длина зоны работы
  • требуемая высота подъёма
  • максимальная масса груза

Если документации на здание недостаточно, исходные данные уточняются по фактическим замерам.

Как подобрать опорную кран-балку 5 т

Для предварительного расчёта желательно сообщить:

  • грузоподъёмность — 5 т
  • необходимый пролёт
  • высоту подъёма
  • высоту помещения
  • параметры подкрановых путей
  • режим и интенсивность работы
  • способ управления
  • город установки оборудования

Если часть данных неизвестна, можно отправить план цеха, существующие чертежи или фотографии объекта.

Инженер определит, какие параметры необходимо уточнить для расчёта.

Цена кран-балки 5 тонн

Цена кран-балки 5 т рассчитывается индивидуально, поскольку стоимость зависит не только от грузоподъёмности.

На итоговую цену влияют:

  • пролёт
  • металлоёмкость конструкции
  • высота подъёма
  • модель электрической тали
  • приводы передвижения
  • система управления
  • токоподвод
  • электрооборудование
  • режим эксплуатации
  • дополнительная комплектация
  • доставка
  • монтаж и пусконаладочные работы

Поэтому корректнее рассчитывать стоимость под конкретные параметры объекта.

Купить кран-балку 5 тонн от производителя

Если вам необходимо купить кран-балку 5 тонн, ГПМ-Сервис может рассчитать и изготовить опорный однобалочный кран под параметры вашего предприятия.

Производство грузоподъёмного оборудования находится в Красноярске. Поставляем оборудование предприятиям по России, с основным производственным и логистическим направлением по Сибири и Дальнему Востоку.

В зависимости от задачи можем подобрать металлоконструкцию, электрическую таль, приводы, радиоуправление и другое необходимое оборудование.

Для подготовки предложения сообщите пролёт, высоту подъёма, город объекта и условия эксплуатации.

Производство кран-балок 5 т

ГПМ-Сервис изготавливает грузоподъёмное оборудование с учётом параметров конкретного предприятия.

При расчёте определяется конструкция моста, подбирается механизм подъёма, приводы передвижения и электрическое оборудование.

Наличие собственной производственной базы и ремонтно-механического цеха позволяет выполнять не только изготовление нового оборудования, но и последующее обслуживание отдельных механизмов и узлов.

Доставка и монтаж

Кран-балки отправляются заказчикам в регионы России.

Способ транспортировки зависит от пролёта, габаритов металлоконструкции, массы элементов и расстояния до объекта.

При необходимости ГПМ-Сервис выполняет монтаж и пусконаладочные работы.

Стоимость доставки и монтажа рассчитывается отдельно с учётом региона и условий объекта.

Заказать кран-балку опорную 5 т

Чтобы заказать кран-балку грузоподъёмностью 5 тонн, отправьте параметры объекта через форму расчёта.

Для предварительного предложения достаточно указать:

  • грузоподъёмность — 5 т
  • пролёт
  • высоту подъёма
  • город установки
  • необходимость монтажа

После уточнения технического задания специалист подготовит предложение по изготовлению и комплектации оборудования.

ТЗ, скан, фото, PDF, Word или чертёж. Можно несколько файлов, до 12 МБ каждый.

Нажимая кнопку, вы соглашаетесь на обработку персональных данных для связи по заявке.

Частые вопросы о кран-балке 5 т

Какие пролёты бывают у кран-балки 5 тонн?

На странице представлены основные варианты пролётов от 4,5 до 22,5 м. Конкретный пролёт определяется по расстоянию между осями подкрановых путей. Нестандартные параметры рассматриваются индивидуально.

Можно ли купить кран-балку 5 тонн с радиоуправлением?

Да. Кран может комплектоваться системой радиоуправления либо подвесным кнопочным постом.

Какая высота подъёма у крана 5 т?

Высота подъёма зависит от выбранной электрической тали и параметров здания. Она определяется при подготовке технического предложения.

Можно ли изготовить кран под существующие подкрановые пути?

Да. Для расчёта необходимо предоставить параметры путей, пролёт, высоту здания и другие исходные данные.

Сколько стоит кран-балка 5 тонн?

Стоимость зависит от пролёта, высоты подъёма, выбранной тали, управления и дополнительной комплектации. Поэтому цена рассчитывается под конкретный объект.

Что лучше — кран-балка 3,2 или 5 тонн?

Выбор зависит от максимальной массы грузов и режима эксплуатации. Если рабочие грузы регулярно приближаются к предельной грузоподъёмности крана 3,2 т, целесообразно рассмотреть модель 5 т после проверки нагрузок на подкрановые конструкции.

Выполняете ли вы доставку кран-балки 5 т?

Да. Оборудование поставляется заказчикам в разные регионы России. Стоимость транспортировки рассчитывается по габаритам оборудования и городу назначения.

Можно заказать кран вместе с монтажом?

Да. Возможность монтажа и пусконаладочных работ определяется при расчёте проекта.
