Опорная кран-балка
Кран-балка опорная 3,2 т
Опорная кран-балка грузоподъёмностью 3,2 тонны применяется для подъёма и перемещения грузов в производственных цехах, ремонтных мастерских, складских комплексах и на технологических участках. Такое исполнение подходит для предприятий, где грузоподъёмности 2 т уже недостаточно, а установка более тяжёлого крана не требуется.
Кран перемещается по подкрановым путям, расположенным сверху на подкрановых балках, а груз вдоль пролёта перемещает электрическая таль.
ГПМ-Сервис изготавливает мостовые однобалочные опорные краны 3,2 т под параметры конкретного объекта. При проектировании учитываются пролёт, высота подъёма, строительная высота, режим эксплуатации, тип электрической тали, система управления и особенности здания.
Технические характеристики кран-балки опорной 3,2 т
Кран-балка 3,2 т может изготавливаться с различными пролётами и вариантами комплектации. На странице представлены основные технические характеристики, габаритные размеры и чертежи для предварительного подбора оборудования.
Пролёт L определяется как расстояние между осями подкрановых путей. Для опорных однобалочных кранов 3,2 т применяются различные варианты пролёта, в том числе типоразмеры 4,5; 7,5; 10,5; 13,5 и 16,5 м. Более длинные исполнения возможны после отдельного расчёта конструкции.
Высота подъёма, строительная высота, размеры концевых балок, масса крана и нагрузки на колёса зависят от пролёта, выбранной тали и конструктивного исполнения.
| 1 | Грузоподъёмность, т | 3,2 | ||||||
|---|---|---|---|---|---|---|---|---|
| 2 | Пролёт крана L, м | 4,5 | 7,5 | 10,5 | 13,5 | 16,5 | 19,5 | 22,5 |
| 3 | Высота подъёма крюка H, м* | 6…36 | ||||||
| 4 | Размеры, мм A min | 1520 | 2020 | 2600 | 4000 | |||
| B min | 1940 | 2440 | 3040 | 4400 | ||||
| B1 max | 176 | 196 | ||||||
| B2 min** | 920 | 1220 | 1520 | 2200 | ||||
| H1 max | 608 | 660 | 756 | 858 | 934 | 1065 | ||
| 5 | Группа режима работы крана по ГОСТ 25546-82 (ISO 4301/1-86) | 3К (А3) | ||||||
| 6 | Скорость, м/мин подъёма* | 8/2 | ||||||
| передвижения тали* | 20/6 | |||||||
| передвижения крана | 0,33; 0,36; 0,50 | |||||||
| 7 | Управление краном | с пола | ||||||
| 8 | Токоподвод | кабельный | ||||||
| 9 | Род тока и напряжение | переменный, 380 В, 50 Гц | ||||||
| 10 | Суммарная мощность электродвигателей (ПВ 40%), кВт | 2×0,37 + 4,5 + 0,37 (2×0,37 при Hпод. > 9 м) | ||||||
| 11 | Масса крана, т | 1,52 | 1,84 | 2,26 | 2,31 | 3,2 | 4,52 | 4,67 |
| 12 | Нагрузка на колесо крана, не более, кН | 22,57 | 23,925 | 26,405 | 29,715 | 31,605 | 41,09 | 44,145 |
| 13 | Тип кранового рельса железнодорожного | Р24 ГОСТ 6368-82 | ||||||
| специального | квадрат 50 ГОСТ 2591-88, Ст3 ГОСТ 535-88 | |||||||
| 14 | Климатическое исполнение, категория размещения | У3 | ||||||
| 15 | Температура окружающей среды, °C | −20…+40 | ||||||
| 16 | Исполнение крана | общепромышленное | ||||||
- * Характеристики зависят от типа устанавливаемой электротали.
- ** Указан стандартный размер. По требованию заказчика размер может быть уменьшен.
Пролёты опорной кран-балки 3,2 тонны
Для предварительного выбора можно ориентироваться на следующие варианты:
- 4,5 м
- 7,5 м
- 10,5 м
- 13,5 м
- 16,5 м
- другие пролёты — по расчёту
При подборе крана важно учитывать не только ширину помещения, но и фактическое расстояние между осями подкрановых путей, положение колонн, отметку рельсов, высоту перекрытий и требуемое верхнее положение крюка.
Для существующего здания желательно использовать фактические замеры. Если объект находится на стадии проектирования, параметры крана можно согласовать заранее вместе с подкрановыми конструкциями.
Нажмите на чертёж, чтобы открыть его в полном размере.

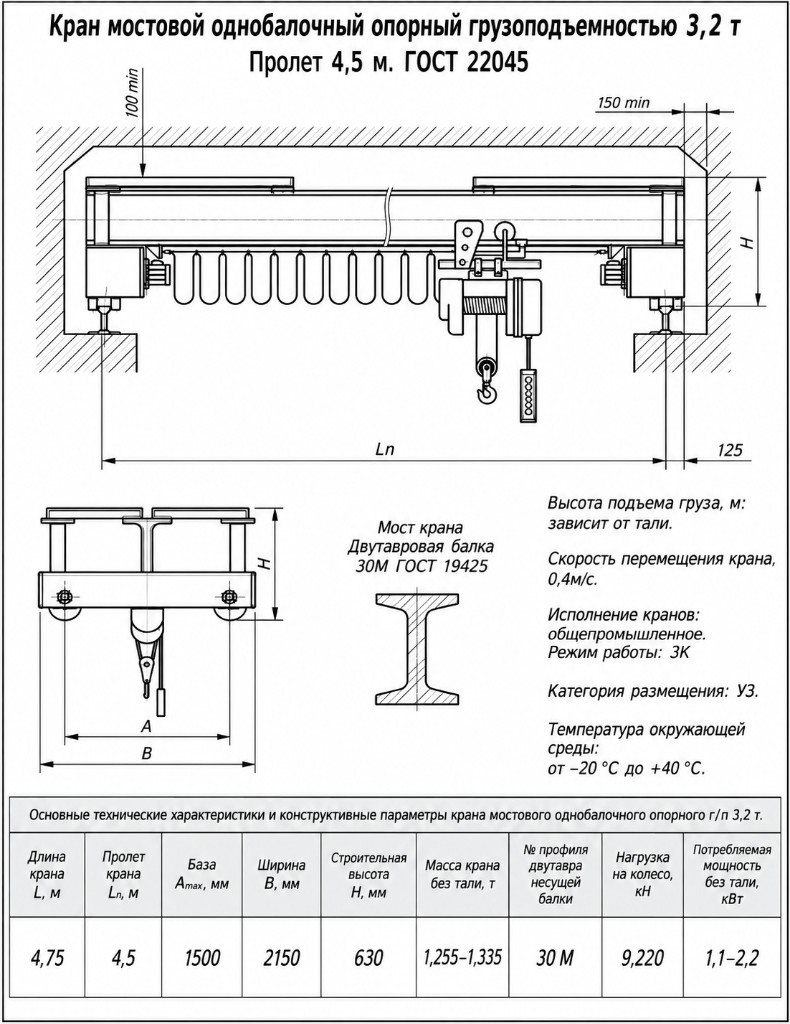

Чертёж опорной кран-балки 3,2 т, пролёт 4,5 м
Габариты и параметры опорной кран-балки 3,2 т, пролёт 4,5 м
Чертёж опорной кран-балки 3,2 т, пролёт 7,5 м
Габариты и параметры опорной кран-балки 3,2 т, пролёт 7,5 м

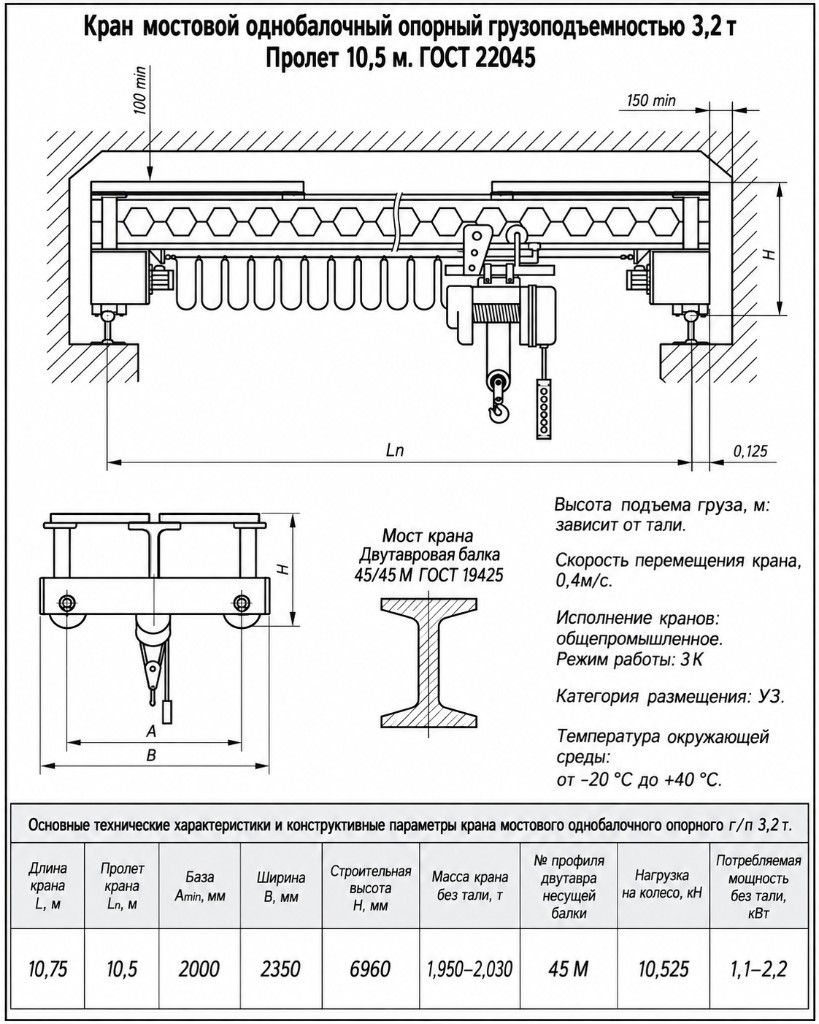

Чертёж опорной кран-балки 3,2 т, пролёт 10,5 м
Габариты и параметры опорной кран-балки 3,2 т, пролёт 10,5 м

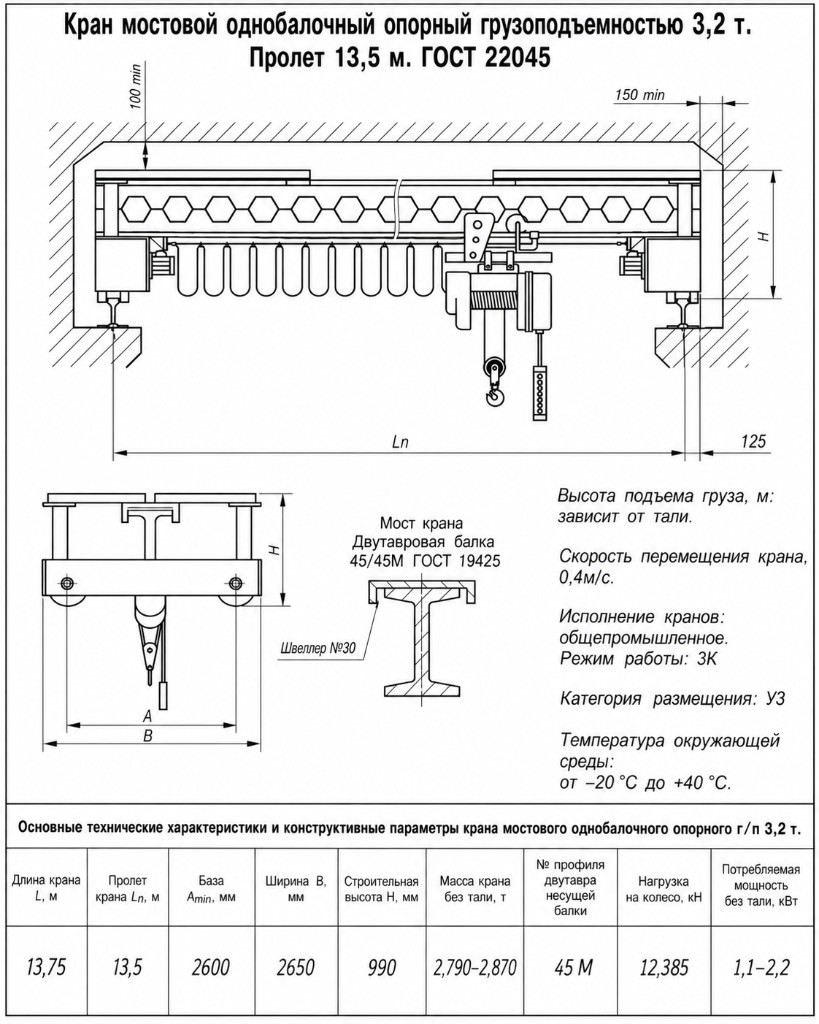

Чертёж опорной кран-балки 3,2 т, пролёт 13,5 м
Габариты и параметры опорной кран-балки 3,2 т, пролёт 13,5 м
Чертёж опорной кран-балки 3,2 т, пролёт 16,5 м
Габариты и параметры опорной кран-балки 3,2 т, пролёт 16,5 м

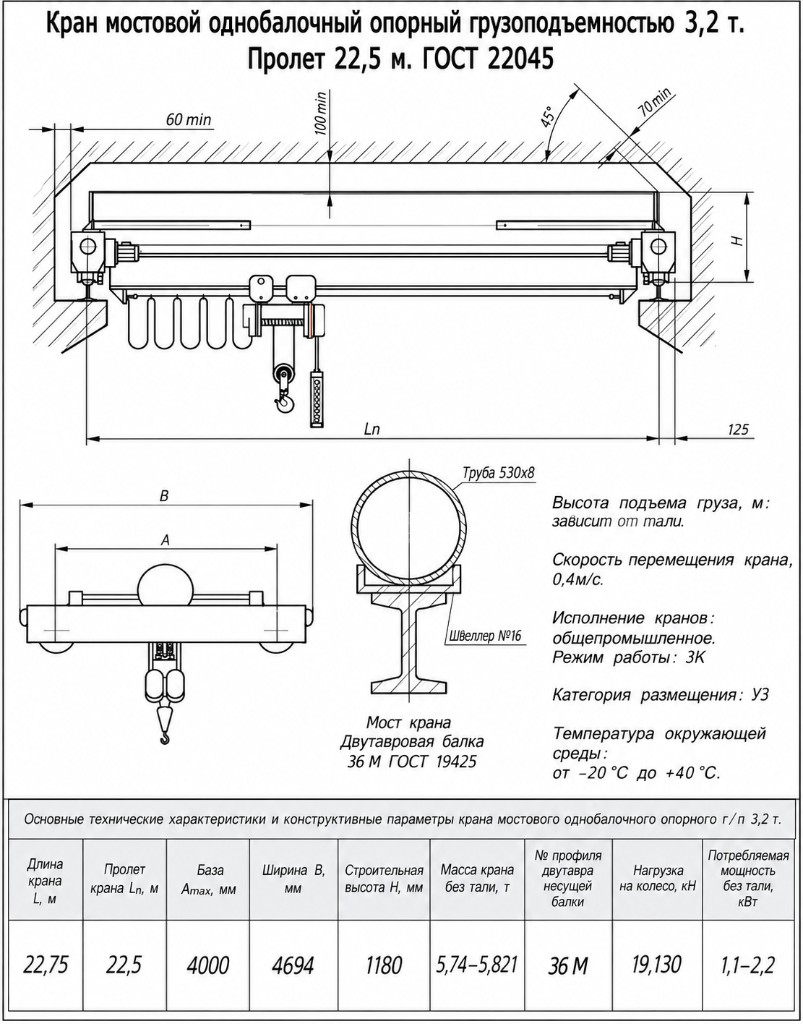

Чертёж опорной кран-балки 3,2 т, пролёт 22,5 м
Габариты и параметры опорной кран-балки 3,2 т, пролёт 22,5 м

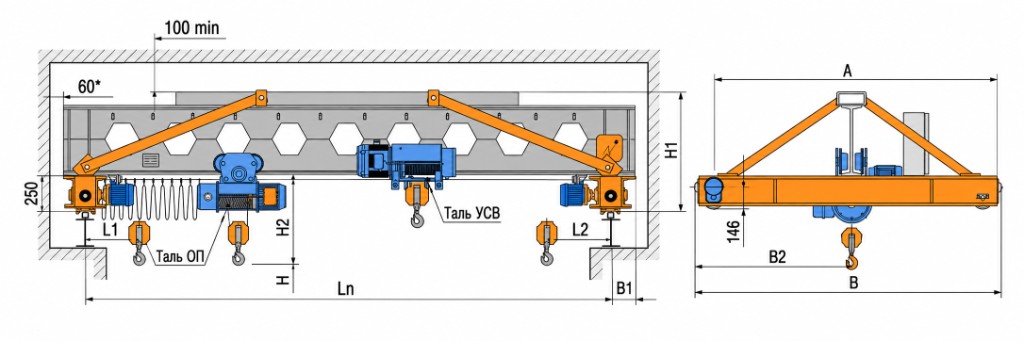

Чертежи и основные размеры крана 3,2 т
Чертежи на странице позволяют сравнить варианты исполнения по пролёту и оценить основные габариты оборудования.
На схемах обозначаются пролёт, строительная высота, база концевых балок и другие размеры, влияющие на размещение крана в здании.
Такие параметры особенно важны для цехов с ограниченной высотой, инженерными коммуникациями под потолком или существующим технологическим оборудованием.
Фактические размеры конструкции определяются после согласования технического задания.
Конструкция опорной кран-балки 3,2 т
Однобалочный мостовой кран состоит из пролётной балки, концевых балок, ходовых колёс, приводов передвижения, электрической тали, токоподвода и электрооборудования.
Пролётная балка образует мост крана. Концевые балки обеспечивают его движение вдоль подкрановых путей, а электрическая таль перемещает груз поперёк рабочей зоны.
Такое сочетание движений позволяет обслуживать большую часть площади внутри пролёта.
Электрическая таль
Для крана 3,2 т таль подбирается в зависимости от требуемой высоты подъёма, интенсивности работы, строительной высоты и желаемых скоростей.
При ограниченном пространстве особенно важно учитывать габариты тали и верхнее положение крюка, поскольку именно они во многом определяют полезную высоту подъёма.
Приводы и передвижение
Скорость передвижения крана выбирается исходя из условий эксплуатации и технологического процесса.
Для плавного пуска и остановки могут применяться частотные преобразователи. Это особенно полезно при работе с грузами, требующими более точного позиционирования.
Управление краном
Кран-балка 3,2 т может управляться с подвесного кнопочного поста или по радиоканалу.
Подвесной пульт подходит для стандартных операций. Радиоуправление позволяет оператору свободно выбирать точку наблюдения и не быть привязанным к кабелю управления.
Где применяется кран-балка 3,2 тонны
Грузоподъёмность 3,2 т востребована на предприятиях, где приходится регулярно перемещать более тяжёлые детали, заготовки и оборудование, чем допускает кран 2 т.
Типичные области применения:
- машиностроительные цеха
- металлообрабатывающие производства
- ремонтные предприятия
- складские комплексы
- сборочные участки
- производство металлоконструкций
- сервисные и технологические зоны
Кран 3,2 т часто выбирают как универсальный вариант для участка, где масса грузов различается и требуется дополнительный запас по грузоподъёмности.
Чем кран 3,2 т отличается от моделей 2 и 5 т
По сравнению с краном 2 т модель грузоподъёмностью 3,2 т позволяет работать с более тяжёлыми узлами и оборудованием и даёт больший запас для производственных операций.
При этом по сравнению с краном 5 т конструкция 3,2 т может быть рациональнее для предприятий, которым не требуется максимальная грузоподъёмность 5 тонн.
Выбор между 2, 3,2 и 5 т должен основываться не только на текущем максимальном весе груза, но и на реальном технологическом процессе и перспективе изменения производства.
Как подобрать кран-балку 3,2 т
Для предварительного расчёта желательно предоставить:
- грузоподъёмность
- пролёт между осями подкрановых путей
- требуемую высоту подъёма
- отметку подкранового пути
- высоту помещения
- режим эксплуатации
- способ управления
- данные по существующим подкрановым путям
- условия окружающей среды
Если точных данных пока нет, можно отправить план помещения, фотографии, чертёж здания или техническое задание.
Что влияет на цену кран-балки 3,2 т
Стоимость опорной кран-балки 3,2 тонны рассчитывается индивидуально.
На цену влияют:
- пролёт крана
- металлоёмкость конструкции
- высота подъёма
- тип электрической тали
- приводы передвижения
- система управления
- применение частотных преобразователей
- токоподвод
- климатическое исполнение
- дополнительная автоматика
- доставка и монтаж
Два крана одинаковой грузоподъёмности могут существенно отличаться по стоимости, если различаются пролёт, высота подъёма или комплектация.
Производство кран-балок 3,2 т
ГПМ-Сервис производит грузоподъёмное оборудование в Красноярске и поставляет его заказчикам по России.
При изготовлении крана подбираются металлоконструкция, электрическая таль, ходовые приводы, система управления и дополнительное оборудование с учётом параметров объекта.
Заказать кран-балку опорную 3,2 т
Для получения расчёта отправьте основные параметры объекта через форму заявки.
Инженер уточнит пролёт, высоту подъёма, интенсивность работы, способ управления и необходимую комплектацию, после чего подготовит предложение на изготовление крана.
