Опорная кран-балка
Кран-балка опорная 2 т
Опорная кран-балка грузоподъёмностью 2 тонны предназначена для подъёма и перемещения грузов внутри производственных цехов, складов, ремонтных участков и сборочных зон. Кран перемещается по подкрановым путям, установленным сверху на подкрановых балках, а перемещение груза вдоль пролёта обеспечивает электрическая таль.
ГПМ-Сервис изготавливает мостовые однобалочные опорные краны 2 т под параметры конкретного объекта. При проектировании учитываются пролёт, высота подъёма, строительные ограничения, режим эксплуатации, выбранная таль, способ управления и требования к электрооборудованию.
Технические характеристики кран-балки опорной 2 т
Для крана грузоподъёмностью 2 т применяются различные пролёты и варианты комплектации. На странице приведены технические данные и чертежи для предварительного подбора оборудования.
Пролёт L определяется между осями подкрановых путей. Для опорных кран-балок 2 т могут применяться типовые варианты пролёта 4,5; 7,5; 10,5; 13,5; 16,5; 19,5 и 22,5 м.
Высота подъёма, строительная высота, база концевых балок, масса крана и нагрузки на колёса зависят от конкретной конструкции и выбранной тали, поэтому окончательные значения определяются после расчёта.
| 1 | Грузоподъёмность, т | 2 | ||||||
|---|---|---|---|---|---|---|---|---|
| 2 | Пролёт крана L, м | 4,5 | 7,5 | 10,5 | 13,5 | 16,5 | 19,5 | 22,5 |
| 3 | Высота подъёма крюка H, м* | 6…36 | ||||||
| 4 | Размеры, мм A min | 1500 | 2000 | 2600 | 4000 | |||
| B min | 1940 | 2440 | 3020 | 4400 | ||||
| B1 max | 176 | 190 | ||||||
| B2 min* | 920 | 1220 | 1510 | 2200 | ||||
| H1 max** | 548 | 608 | 638 | 692 | 823 | 828 | ||
| 5 | Группа режима работы крана по ГОСТ 25546-82 (ISO 4301/1-86) | 3К (А3) | ||||||
| 6 | Скорость, м/с подъёма* | 0,13; 0,03/0,13 | ||||||
| передвижения тали* | 0,33; 0,53 | |||||||
| передвижения крана | 0,35; 0,40; 0,50 (от 1/10 номинальной до номинальной — с частотным преобразователем, плавный разгон/торможение) | |||||||
| 7 | Управление краном | с пола, радиоуправление | ||||||
| 8 | Токоподвод | кабельный; открытый троллейный; закрытый троллейный | ||||||
| 9 | Род тока и напряжение | переменный, 380 В, 50 Гц | ||||||
| 10 | Суммарная мощность электродвигателей (ПВ 40%), кВт | 2×0,37 + 3 + 0,18 (2×0,18 при Hпод. > 9 м) | ||||||
| 11 | Масса крана, т | 1,355 | 1,57 | 2,03 | 2,663 | 2,88 | 4,144 | 4,32 |
| 12 | Нагрузка на колесо крана, не более, кН | 14,595 | 16,425 | 17,835 | 20,815 | 22,96 | 29,595 | 34,145 |
| 13 | Тип кранового рельса железнодорожного | Р24 ГОСТ 6368-82 | ||||||
| специального | квадрат 50 ГОСТ 2591-88, Ст3 ГОСТ 535-88 | |||||||
| 14 | Климатическое исполнение, категория размещения | У1, У2, У3 | ||||||
| 15 | Температура окружающей среды, °C | −20…+40 (−40…+40) | ||||||
| 16 | Исполнение крана | общепромышленное, пожаробезопасное | ||||||
- * Характеристики зависят от типа устанавливаемой электротали.
- ** Указан стандартный размер. По требованию заказчика размер может быть уменьшен.
Пролёты опорной кран-балки 2 тонны
Для предварительного выбора можно ориентироваться на следующие варианты пролёта:
- 4,5 м
- 7,5 м
- 10,5 м
- 13,5 м
- 16,5 м
- 19,5 м
- 22,5 м
Выбирать кран только по ширине помещения недостаточно. Для расчёта необходимо учитывать расстояние между осями подкрановых путей, расположение колонн, высоту перекрытий, требуемое верхнее положение крюка и допустимые нагрузки на строительные конструкции.
Если объект нестандартный, конструкция рассчитывается под фактические размеры здания и условия эксплуатации.
Нажмите на чертёж, чтобы открыть его в полном размере.

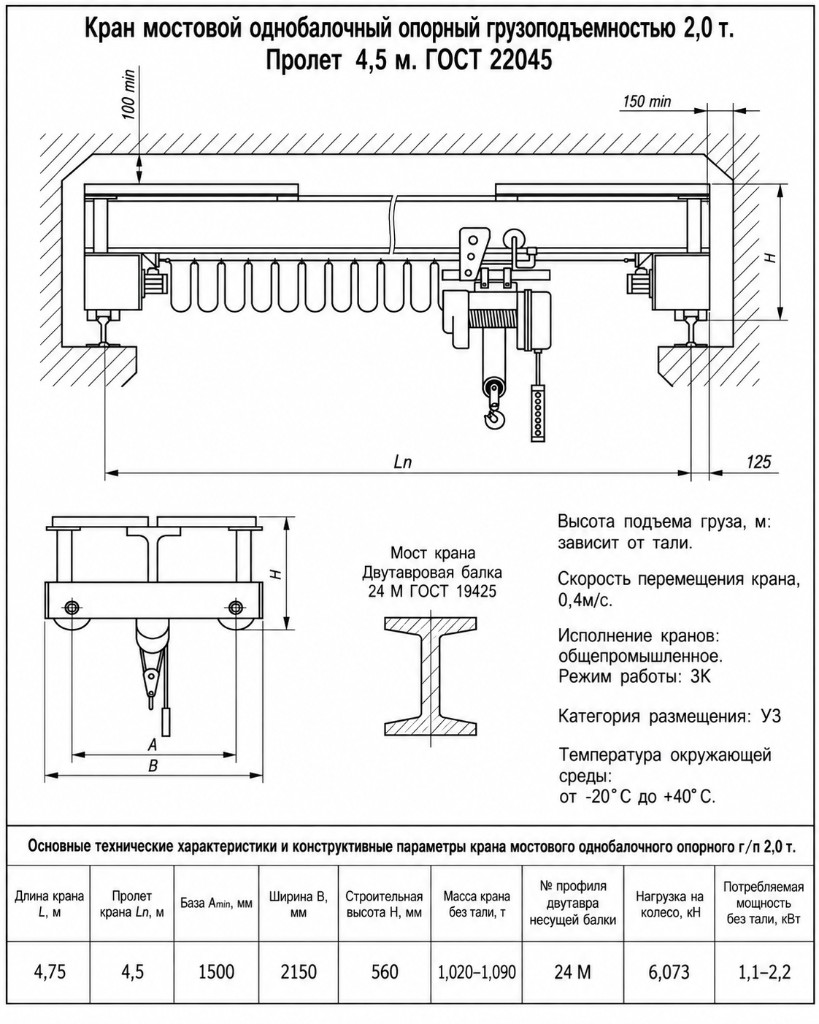

Чертёж опорной кран-балки 2 т, пролёт 4,5 м
Габариты и параметры опорной кран-балки 2 т, пролёт 4,5 м

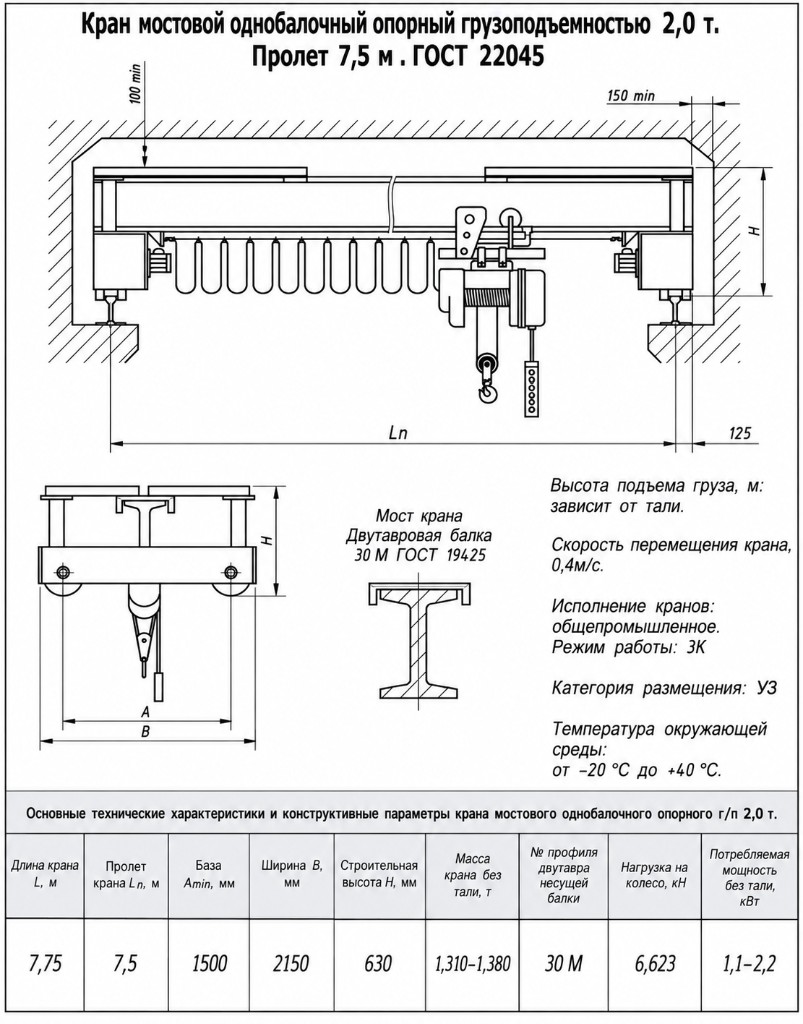

Чертёж опорной кран-балки 2 т, пролёт 7,5 м
Габариты и параметры опорной кран-балки 2 т, пролёт 7,5 м
Чертёж опорной кран-балки 2 т, пролёт 10,5 м
Габариты и параметры опорной кран-балки 2 т, пролёт 10,5 м

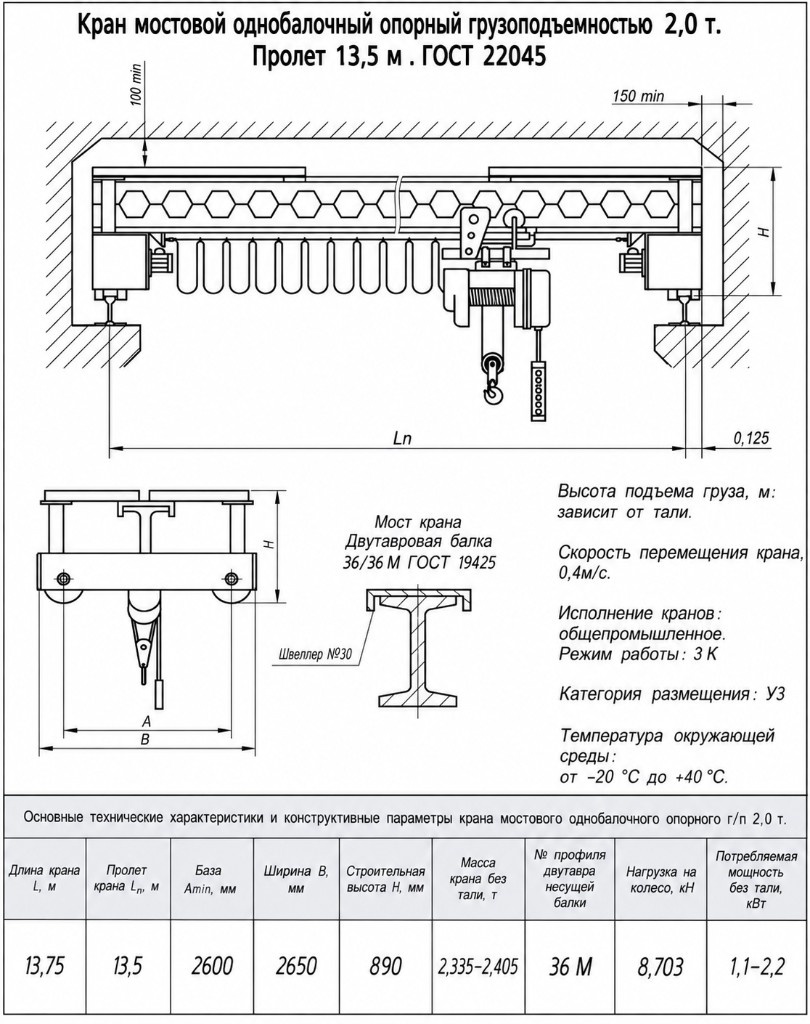

Чертёж опорной кран-балки 2 т, пролёт 13,5 м
Габариты и параметры опорной кран-балки 2 т, пролёт 13,5 м

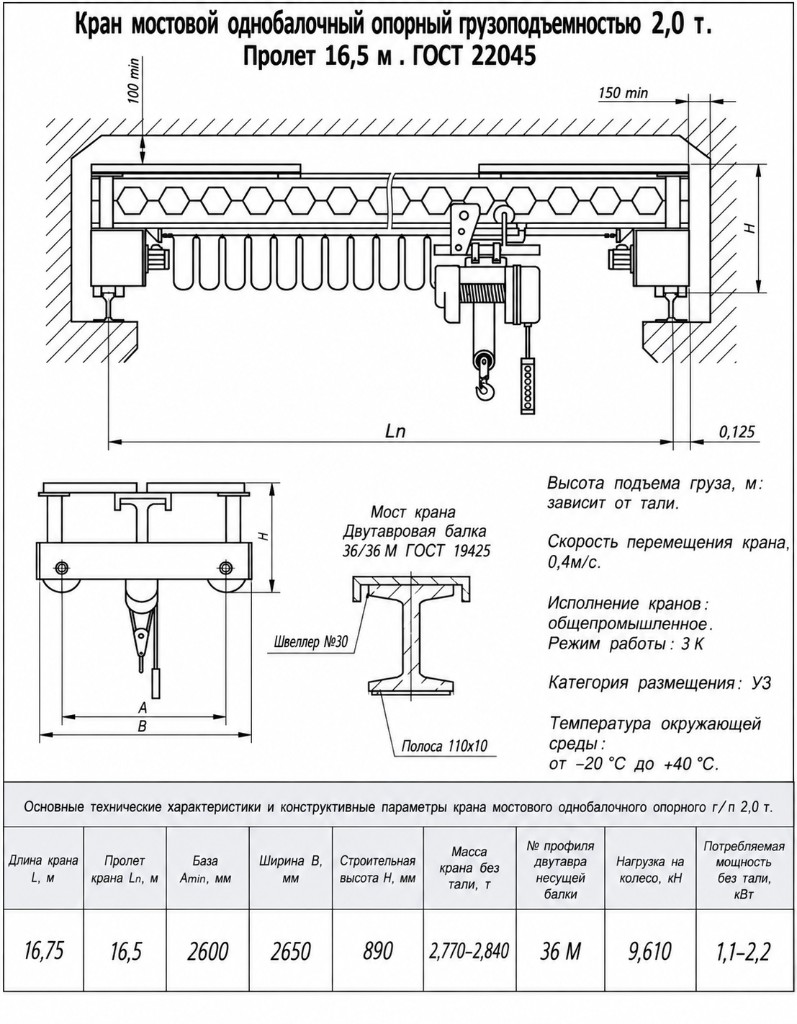

Чертёж опорной кран-балки 2 т, пролёт 16,5 м
Габариты и параметры опорной кран-балки 2 т, пролёт 16,5 м

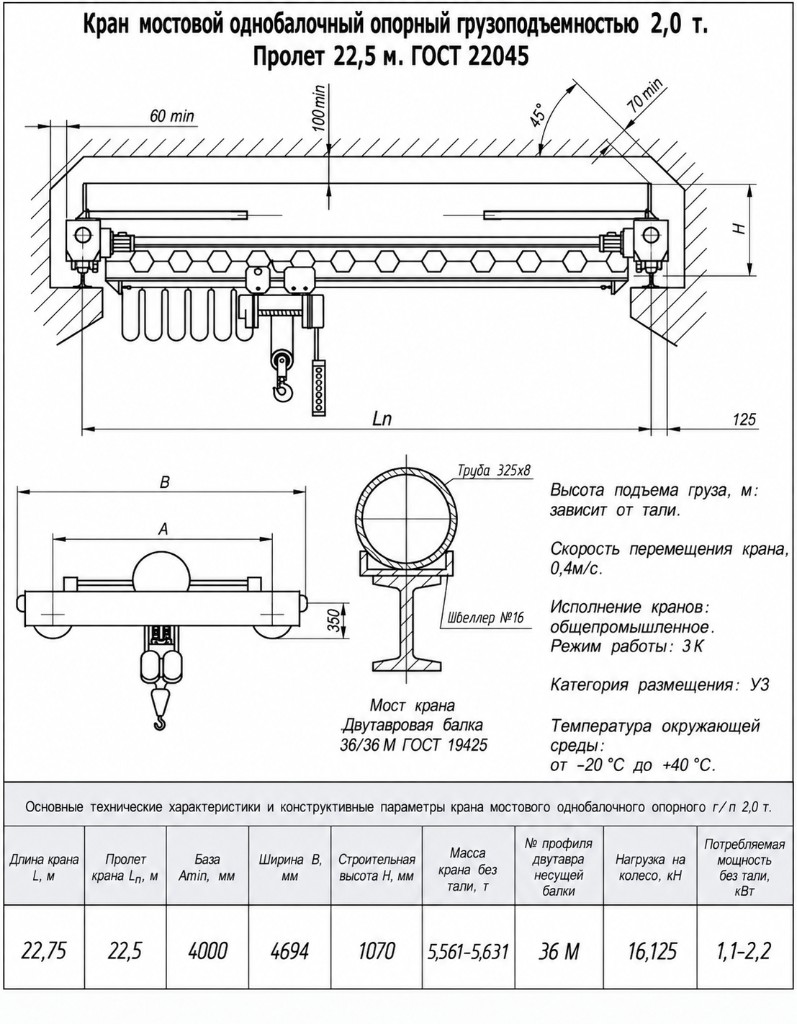

Чертёж опорной кран-балки 2 т, пролёт 22,5 м
Габариты и параметры опорной кран-балки 2 т, пролёт 22,5 м

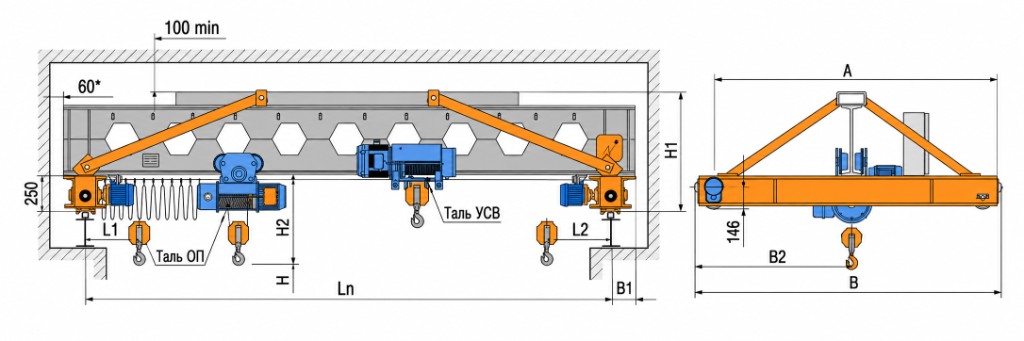

Чертежи и основные размеры крана 2 т
Чертежи на странице позволяют сравнить варианты исполнения по пролёту и оценить основные габариты крана до подготовки рабочего проекта.
На схемах обозначаются пролёт, строительная высота, база концевой балки и другие ключевые размеры. Эти параметры особенно важны при монтаже в существующих зданиях, где рабочая зона может быть ограничена перекрытиями, инженерными коммуникациями или технологическим оборудованием.
Фактические размеры конструкции уточняются после согласования исходных данных.
Конструкция опорной кран-балки 2 т
Однобалочный мостовой кран состоит из пролётной балки, концевых балок, ходовых колёс, приводов передвижения, электрической тали, токоподвода и электрооборудования.
Мост перемещается вдоль подкрановых путей, а электрическая таль перемещает груз вдоль пролётной балки. Благодаря сочетанию двух направлений движения груз можно подавать практически в любую точку рабочей зоны крана.
Электрическая таль
Для крана 2 т таль подбирается по высоте подъёма, режиму эксплуатации, скорости подъёма, строительной высоте и условиям работы.
Выбор тали влияет на габариты крана, верхнее положение крюка, скорость работы и общую компоновку оборудования.
Управление краном
Кран может комплектоваться подвесным кнопочным постом или радиоуправлением.
Подвесной пульт подходит для локальных операций, когда оператор работает рядом с грузом. Радиоуправление позволяет свободно перемещаться по рабочей зоне и выбирать удобную точку обзора.
Где применяется кран-балка 2 тонны
Кран-балка 2 т подходит для предприятий, где регулярно перемещают детали, узлы, металлопрокат, оснастку, инструмент и оборудование массой до 2 тонн.
Типичные объекты:
- производственные цеха
- сборочные участки
- ремонтные мастерские
- склады металла и комплектующих
- сервисные зоны
- технологические линии
По сравнению с моделью 1 т, кран 2 т даёт больший запас по грузоподъёмности и подходит для более широкого круга производственных задач.
Как подобрать кран-балку 2 т
Для предварительного расчёта желательно предоставить:
- грузоподъёмность
- пролёт между осями подкрановых путей
- высоту подъёма
- отметку подкранового пути
- размеры помещения
- режим эксплуатации
- способ управления
- условия окружающей среды
Если точных размеров пока нет, можно отправить план помещения, чертёж, фотографии или техническое задание.
От чего зависит цена кран-балки 2 т
Цена опорной кран-балки 2 тонны рассчитывается индивидуально.
На стоимость влияют:
- длина пролёта
- металлоёмкость конструкции
- высота подъёма
- тип и марка тали
- система управления
- токоподвод
- приводы
- режим работы
- климатическое исполнение
- доставка и монтаж
Даже при одинаковой грузоподъёмности стоимость крана может заметно отличаться в зависимости от пролёта и комплектации.
Производство кран-балок 2 т
ГПМ-Сервис производит грузоподъёмное оборудование в Красноярске и поставляет его заказчикам по России.
Кран может быть изготовлен с подбором электрической тали, приводов, системы управления и дополнительного оборудования под параметры конкретного объекта.
Заказать кран-балку опорную 2 т
Чтобы получить расчёт, отправьте параметры объекта через форму заявки.
Инженер уточнит пролёт, высоту подъёма, режим работы, управление и комплектацию, после чего подготовит предложение по изготовлению крана.
Частые вопросы
Какие пролёты бывают у кран-балки 2 т?
Для предварительного подбора можно использовать варианты 4,5; 7,5; 10,5; 13,5; 16,5; 19,5 и 22,5 м. Конкретный пролёт выбирается по параметрам здания и подкрановых путей.
Какая высота подъёма возможна?
Высота подъёма зависит от выбранной электрической тали и условий объекта. Точное значение определяется при комплектации крана.
Можно ли установить радиоуправление?
Да. Кран может комплектоваться радиоуправлением или подвесным кнопочным постом.
Чем кран-балка 2 т отличается от 1 т?
Главное отличие — допустимая масса поднимаемого груза. Кроме того, при увеличении грузоподъёмности меняются нагрузки на металлоконструкцию, ходовую часть и подкрановые пути, поэтому конструкция рассчитывается отдельно.
Можно ли изготовить кран по размерам существующего цеха?
Да. Для этого нужны размеры здания, положение подкрановых путей и требуемая высота подъёма.
Как узнать цену крана 2 тонны?
Для расчёта стоимости нужны пролёт, высота подъёма, режим эксплуатации и желаемая комплектация.
