Подвесная кран-балка

Подвесная однопролётная кран-балка 3,2 т

Подвесная однопролётная кран-балка грузоподъёмностью 3,2 тонны предназначена для производственных участков, где возможностей крана 2 т уже недостаточно, но переход на более тяжёлое оборудование грузоподъёмностью 5 т не требуется.

Такой кран применяется для подъёма и перемещения деталей, заготовок, оборудования, металлоконструкций и сборочных узлов внутри производственного помещения. Ходовые тележки перемещаются по подвесным путям, а электрическая таль обеспечивает подъём и движение груза вдоль пролётной балки.

ГПМ-Сервис изготавливает подвесные кран-балки 3,2 т под параметры конкретного здания. При расчёте учитываются расположение подвесных путей, требуемая рабочая зона, высота подъёма, интенсивность эксплуатации и допустимые нагрузки на строительные конструкции.

На странице представлены технические характеристики, основные размеры и чертежи однопролётного подвесного крана 3,2 т.

Характеристики подвесной кран-балки 3,2 т

Грузоподъёмность 3,2 т — основной параметр крана, однако для подбора оборудования этого значения недостаточно.

Конструкция рассчитывается с учётом:

  • расстояния между подвесными путями
  • необходимой высоты подъёма
  • строительной высоты
  • длины рабочей зоны
  • интенсивности эксплуатации
  • скорости подъёма и передвижения
  • выбранной электрической тали
  • системы управления
  • параметров несущих конструкций
  • условий работы оборудования

В таблице на странице приводятся технические параметры для доступных вариантов исполнения.

Окончательные размеры, масса металлоконструкции и нагрузки на подвесные пути определяются для конкретного проекта.

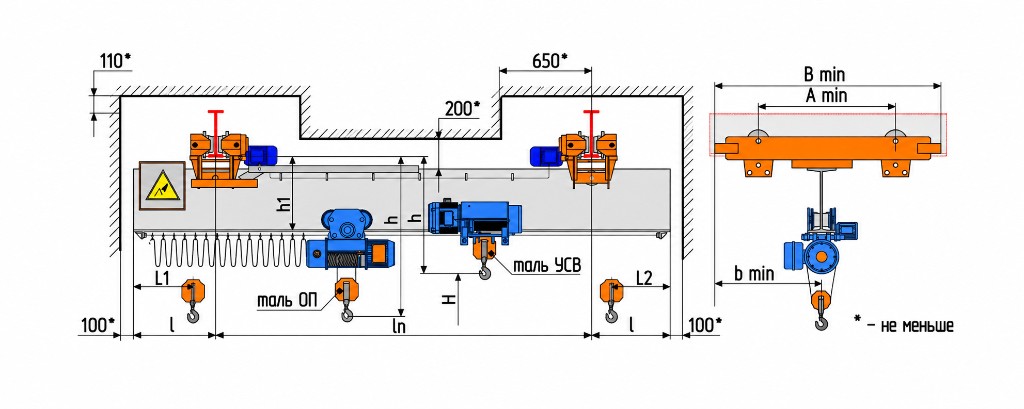

Габаритный чертёж к таблице: Ln — пролёт, H — высота подъёма, h1 — строительная высота, A min, B min, b min — размеры из п. 6. Нажмите на чертёж, чтобы открыть крупно.
Основные технические характеристики подвесной однопролётной кран-балки 3,2 т
1Грузоподъёмность, т3,2
2Пролёт крана Ln, м3,04,26,09,012,015,0
3Высота подъёма крюка H, м*6…36
4
Длина консолей, м
l
0,3…0,60,3…0,90,6…1,5
5Номер профиля двутавровой балки для кранового пути по ГОСТ 19425-7430М, 36М, 45М
6
Размеры, мм
A min
600
B min126014601710
b min630730855
h1370430520550670
h, L1, L2*зависит от выбранной электротали
7Группа режима работы крана по ГОСТ 25546-82 (ISO 4301/1-86)3К (А3)
8
Скорость, м/с
подъёма*
0,13; 0,03/0,13
передвижения тали*0,33; 0,53
передвижения крана0,4; 0,5
9Управление краномс пола; радиоуправление
10Токоподводкабельный; открытый троллейный; закрытый троллейный
11Род тока и напряжениепеременный, 380 В, 50 Гц
12Суммарная мощность электродвигателей (ПВ 40%), кВт*2×0,37 + 4,5 + 0,37 (2×0,37 при Hпод. > 9 м)
13Масса крана, не более, т1,111,221,41,92,452,8
14Нагрузка на одну двухколёсную ходовую тележку при работе, не более, кН101010,310,911,612
15Климатическое исполнение, категория размещенияУ1, У2, У3
16Температура окружающей среды, °C−20…+40 (−40…+40)
17Исполнение кранаобщепромышленное, пожаробезопасное
  • * Данные характеристики зависят от типа устанавливаемой электротали. В опросном листе указаны характеристики стандартной тали производства Болгария.

Размеры однопролётной подвесной кран-балки 3,2 т

Размеры крана зависят от геометрии здания и расположения подвесных путей.

При проектировании учитываются:

  • расстояние между путями
  • высота до несущих конструкций
  • положение ферм и балок
  • габариты электрической тали
  • верхнее положение крюка
  • необходимая зона обслуживания

Особенно важно правильно определить строительную высоту, если оборудование устанавливается в существующем здании с ограниченным свободным пространством.

Точные размеры конкретного исполнения приведены в технической документации и уточняются перед изготовлением.

Нажмите на чертёж, чтобы открыть его в полном размере.

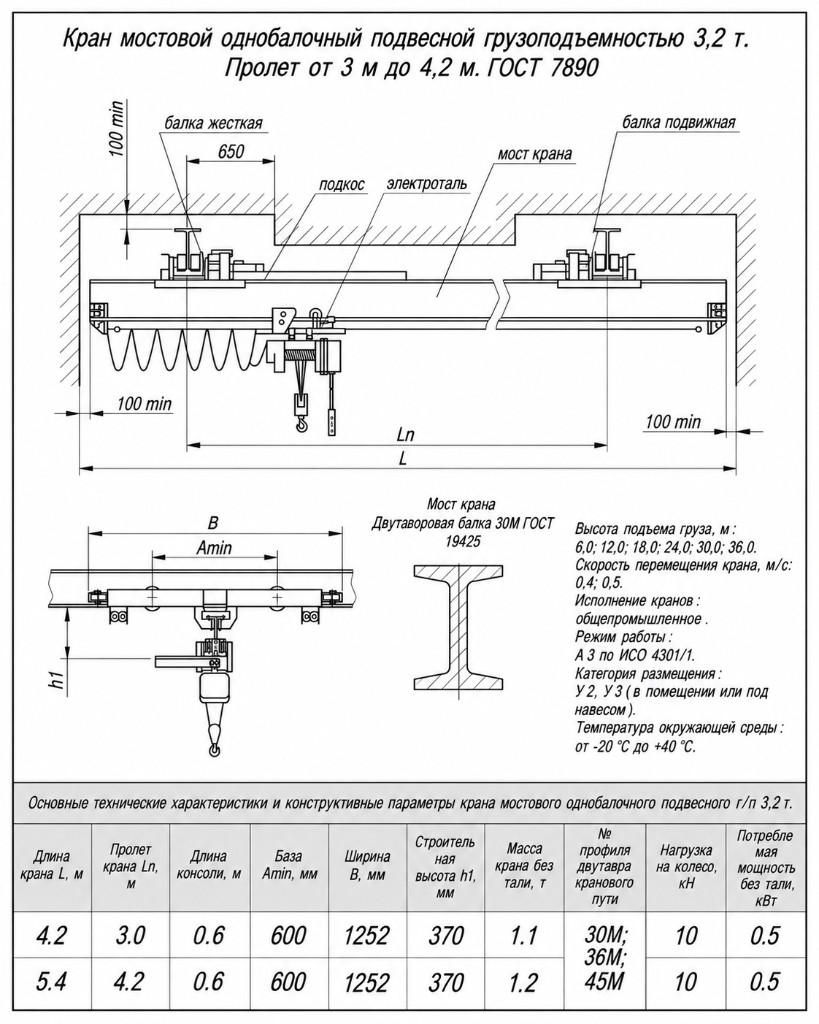

Чертёж подвесной кран-балки 3,2 т, пролёты 3 и 4,2 м

Габариты и параметры подвесной однопролётной кран-балки 3,2 т, пролёты 3 и 4,2 м

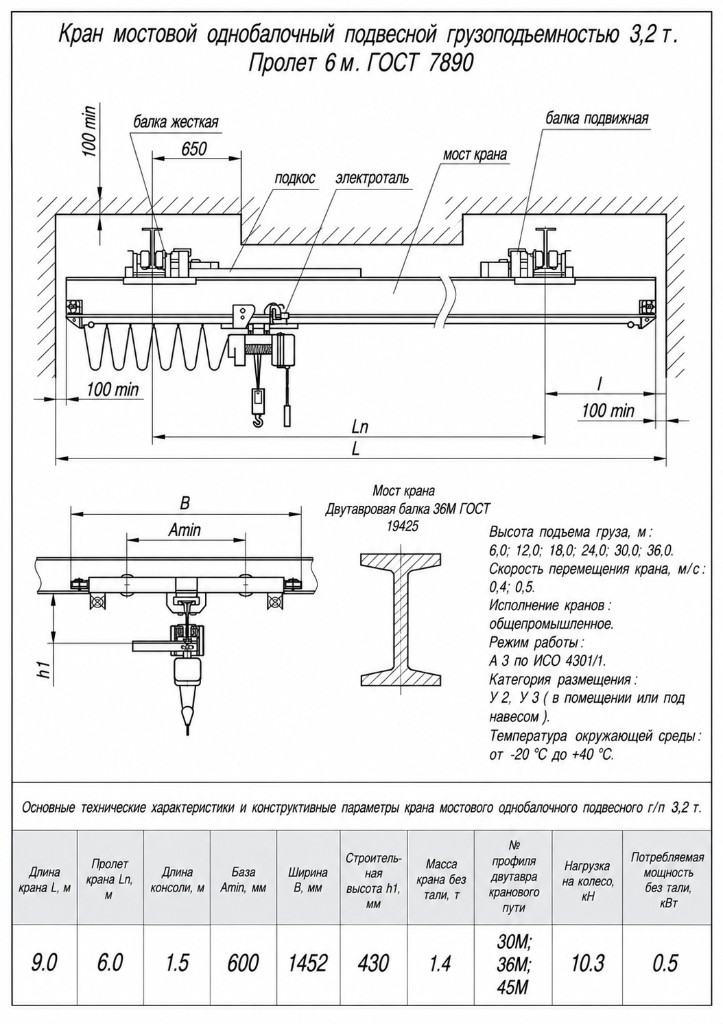

Чертёж подвесной кран-балки 3,2 т, пролёт 6 м

Габариты и параметры подвесной однопролётной кран-балки 3,2 т, пролёт 6 м

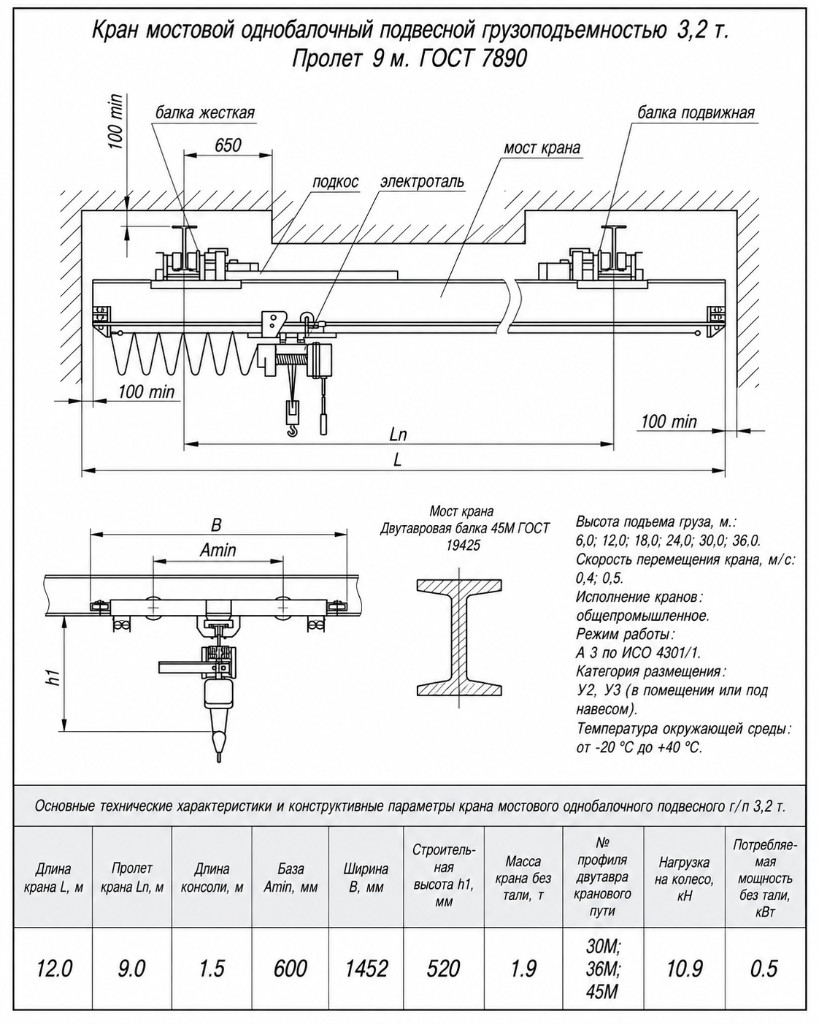

Чертёж подвесной кран-балки 3,2 т, пролёт 9 м

Габариты и параметры подвесной однопролётной кран-балки 3,2 т, пролёт 9 м

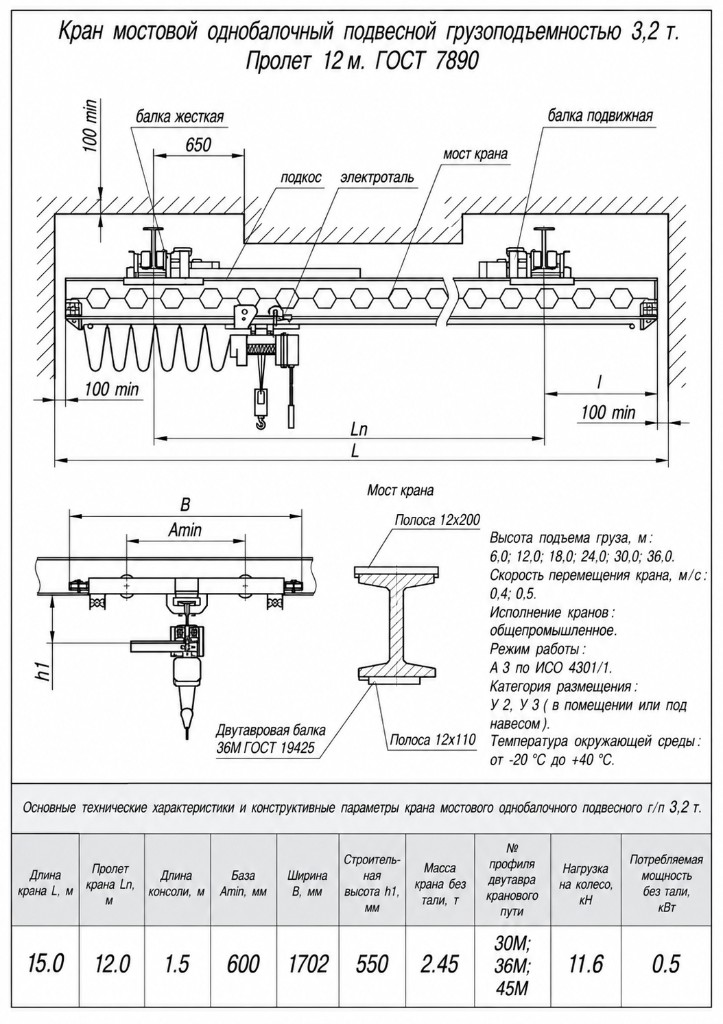

Чертёж подвесной кран-балки 3,2 т, пролёт 12 м

Габариты и параметры подвесной однопролётной кран-балки 3,2 т, пролёт 12 м

Чертёж подвесной кран-балки 3,2 т, пролёт 15 м

Габариты и параметры подвесной однопролётной кран-балки 3,2 т, пролёт 15 м

Чертежи подвесной кран-балки 3,2 т

На странице размещены чертежи однопролётной подвесной кран-балки 3,2 т.

По схемам можно оценить:

  • компоновку металлоконструкции
  • расположение ходовых тележек
  • положение электрической тали
  • основные габариты
  • строительную высоту
  • расстояние между подвесными путями

Чертежи позволяют предварительно сопоставить оборудование с размерами объекта до подготовки окончательного проекта.

Для каждого заказа фактическая конструкция уточняется по исходным данным здания.

Почему выбирают грузоподъёмность 3,2 тонны

Кран-балка 3,2 т занимает промежуточное положение между моделями грузоподъёмностью 2 т и 5 т.

Такое исполнение целесообразно, когда на участке регулярно перемещаются грузы массой более 2 т, но оборудование 5 т создаёт избыточные требования к металлоконструкции и строительной части здания.

Подбор грузоподъёмности должен учитывать не только максимальную массу текущих грузов, но и характер технологического процесса, частоту подъёмов и возможное изменение производственных задач.

Если текущие грузы легче, может подойти подвесная кран-балка 1 т или модель 2 т. Для более тяжёлых задач смотрите подвесную кран-балку 10 т.

Конструкция подвесного крана 3,2 т

Основой крана является пролётная балка, соединённая с подвесными ходовыми тележками.

Ходовые тележки обеспечивают перемещение крана вдоль подвесных путей. Электрическая таль передвигается по пролётной балке и выполняет подъём груза.

Такая схема позволяет перемещать груз в двух направлениях внутри рабочей зоны без установки отдельных подкрановых колонн внутри помещения.

Однопролётное исполнение используется для обслуживания зоны между двумя подвесными путями.

Электрическая таль для крана 3,2 т

Характеристики электрической тали напрямую влияют на эксплуатационные возможности крана.

При подборе учитываются:

  • грузоподъёмность
  • высота подъёма
  • скорость подъёма
  • скорость передвижения
  • строительная высота
  • режим эксплуатации
  • требования к управлению

Если высота помещения ограничена, важно заранее согласовать компоновку тали и максимально возможное положение крюка.

Грузоподъёмный механизм подбирается совместно с металлоконструкцией, чтобы параметры оборудования соответствовали рабочей зоне.

Управление кран-балкой 3,2 т

В зависимости от условий эксплуатации кран может комплектоваться разными системами управления.

Управление с подвесного поста

Подвесной кнопочный пост подходит для стандартных операций, когда оператор находится непосредственно рядом с зоной перемещения груза.

Радиоуправление

Радиоуправление позволяет оператору перемещаться по цеху и выбирать удобную точку обзора.

При необходимости возможно применение частотного регулирования для более плавного разгона и торможения механизмов.

Где применяется подвесная кран-балка 3,2 т

Кран грузоподъёмностью 3,2 т применяется на предприятиях, где требуется регулярно перемещать оборудование и производственные узлы средней массы.

Типичные объекты:

  • машиностроительные участки
  • металлообрабатывающие производства
  • ремонтно-механические цеха
  • сборочные участки
  • склады комплектующих
  • производство металлоконструкций
  • сервисные предприятия
  • технологические линии

Такая грузоподъёмность удобна для производств с переменной массой грузов, когда модель 2 т уже ограничивает работу участка.

Требования к подвесным путям и зданию

Для подвесной кран-балки особенно важны параметры строительных конструкций, на которые передаются нагрузки.

Перед изготовлением необходимо определить:

  • конструкцию подвесных путей
  • места их крепления
  • характеристики балок или ферм
  • допустимые нагрузки
  • расстояния между точками подвеса
  • состояние существующих конструкций

Если достоверных данных нет, может потребоваться проверка проекта здания или обследование конструкций.

Размещение крана без подтверждения несущей способности путей и здания недопустимо.

Когда подвесное исполнение выгоднее опорного

Подвесную схему рассматривают, если здание позволяет разместить подвесные пути и необходимо сохранить свободную площадь пола без устройства отдельных подкрановых опор внутри рабочей зоны.

Если одной рабочей зоны между двумя путями недостаточно, рассматривается двухпролётная кран-балка 3,2 т.

Опорные кран-балки, напротив, применяются при наличии подкрановых балок, по которым мост крана перемещается сверху.

Выбор зависит не от предпочтения одного типа крана, а от конструкции здания и расчётных нагрузок.

Как подобрать подвесную кран-балку 3,2 т

Для предварительного расчёта желательно предоставить:

  • грузоподъёмность — 3,2 т
  • расстояние между подвесными путями
  • высоту подъёма
  • длину рабочей зоны
  • высоту помещения
  • данные по несущим конструкциям
  • интенсивность работы
  • желаемый способ управления
  • город установки

Если исходных данных недостаточно, можно направить план цеха, строительные чертежи, фотографии или техническое задание.

Цена подвесной кран-балки 3,2 т

Цена подвесной кран-балки 3,2 т зависит от конструкции и комплектации.

На стоимость влияют:

  • размеры пролётной балки
  • параметры подвесных путей
  • электрическая таль
  • ходовые механизмы
  • приводы
  • система управления
  • частотное регулирование
  • токоподвод
  • электрооборудование
  • доставка
  • монтаж и пусконаладочные работы

Поэтому корректная стоимость рассчитывается после получения технических данных по объекту.

Производство подвесных кран-балок 3,2 т

Изготовление крана начинается с анализа технического задания и строительных параметров объекта.

Под проект рассчитываются и подбираются:

  • пролётная металлоконструкция
  • подвесные ходовые тележки
  • электрический механизм подъёма
  • приводы передвижения
  • токоподвод
  • электрооборудование
  • система управления

ГПМ-Сервис выполняет производство грузоподъёмного оборудования в Красноярске и поставляет его предприятиям в другие регионы России.

Доставка и монтаж

Условия доставки определяются размерами металлоконструкции и местоположением объекта.

При необходимости выполняются монтажные и пусконаладочные работы.

Перед монтажом проверяются готовность подвесных путей и соответствие исходных строительных параметров проекту.

Купить подвесную кран-балку 3,2 т

Если вам необходимо купить подвесную кран-балку 3,2 т, ГПМ-Сервис рассчитает конструкцию под параметры вашего объекта и подберёт необходимую комплектацию.

Производство расположено в Красноярске.

Для предварительного предложения достаточно сообщить расстояние между путями, высоту подъёма, размеры рабочей зоны и место установки оборудования.

После уточнения технических данных определяется конструкция металлокаркаса, тип тали, управление и другое оборудование.

ТЗ, скан, фото, PDF, Word или чертёж. Можно несколько файлов, до 12 МБ каждый.

Нажимая кнопку, вы соглашаетесь на обработку персональных данных для связи по заявке.

Частые вопросы о подвесной кран-балке 3,2 т

В каких случаях выбирают кран 3,2 т вместо 2 т?

Кран 3,2 т выбирают, если масса рабочих грузов превышает возможности модели 2 т или требуется дополнительный запас грузоподъёмности для производственного процесса.

Есть ли смысл сразу устанавливать кран 5 т вместо 3,2 т?

Не всегда. Более высокая грузоподъёмность увеличивает нагрузки на металлоконструкцию и подвесные пути. Оптимальный тоннаж выбирается по фактическим грузам и условиям эксплуатации.

Можно ли установить подвесную кран-балку 3,2 т в существующем цехе?

Можно, если несущие конструкции здания и подвесные пути рассчитаны на соответствующие нагрузки.

Какие характеристики нужны для расчёта?

Необходимы грузоподъёмность, размеры рабочей зоны, расстояние между подвесными путями, высота подъёма и сведения о конструкциях здания.

Можно ли установить радиоуправление?

Да. Кран может комплектоваться системой радиоуправления или подвесным кнопочным постом.

От чего зависит цена кран-балки 3,2 т?

Основные факторы — размеры конструкции, электрическая таль, ходовые механизмы, система управления, подвесные пути и объём монтажных работ.

Можно ли заказать производство и монтаж у одной компании?

Да. Возможность изготовления, доставки, монтажа и пусконаладочных работ учитывается при подготовке предложения.
