Подвесная однопролётная кран-балка 5 т
Подвесная однопролётная кран-балка грузоподъёмностью 5 тонн предназначена для механизации подъёмных и транспортных операций в производственных цехах, ремонтных зонах, на сборочных участках и других промышленных объектах.
Кран перемещается по подвесным путям, а электрический грузоподъёмный механизм обеспечивает подъём и движение груза вдоль пролётной балки. Такая схема позволяет организовать рабочую зону без устройства отдельных подкрановых колонн внутри обслуживаемого участка, если конструкция здания допускает передачу необходимых нагрузок на подвесные пути.
ГПМ-Сервис выполняет производство подвесных кран-балок 5 т в Красноярске под параметры конкретного объекта. При расчёте учитываются размеры рабочей зоны, расположение подвесных путей, высота подъёма, интенсивность эксплуатации и характеристики несущих конструкций здания.
На странице представлены технические характеристики, основные размеры и чертежи подвесной однопролётной кран-балки 5 тонн.
Технические характеристики подвесной кран-балки 5 т
Грузоподъёмность 5 тонн — только один из параметров, необходимых для выбора мостового подвесного крана.
При проектировании также учитываются:
- расстояние между подвесными путями
- длина рабочей зоны
- требуемая высота подъёма
- строительная высота
- тип грузоподъёмного механизма
- режим и интенсивность эксплуатации
- скорости механизмов
- способ управления
- параметры электрооборудования
- характеристики существующих или проектируемых подвесных путей
- допустимые нагрузки на несущие конструкции
Технические параметры доступных исполнений представлены в таблице на странице.
Окончательные габариты, масса металлоконструкции и нагрузки на пути определяются после расчёта конкретного крана.
| 1 | Грузоподъёмность, т | 5 | |||||
|---|---|---|---|---|---|---|---|
| 2 | Пролёт крана Ln, м | 3,0 | 4,2 | 6,0 | 9,0 | 12,0 | 15,0 |
| 3 | Высота подъёма крюка H, м* | 6…36 | |||||
| 4 | Длина консолей, м l | 0,3…0,6 | 0,3…0,9 | 0,6…1,5 | |||
| 5 | Номер профиля двутавровой балки для кранового пути по ГОСТ 19425-74 | 30М, 36М, 45М | |||||
| 6 | Размеры, мм A min | 900 | |||||
| B min | 1856 | 2096 | |||||
| b min | 928 | 1048 | |||||
| h1 | 430 | 520 | 700 | ||||
| h, L1, L2* | зависит от выбранной электротали | ||||||
| 7 | Группа режима работы крана по ГОСТ 25546-82 (ISO 4301/1-86) | 3К (А3) | |||||
| 8 | Скорость, м/с подъёма* | 0,13; 0,03/0,13 | |||||
| передвижения тали* | 0,33; 0,53 | ||||||
| передвижения крана | 0,4; 0,5 | ||||||
| 9 | Управление краном | с пола; радиоуправление | |||||
| 10 | Токоподвод | кабельный; открытый троллейный; закрытый троллейный | |||||
| 11 | Род тока и напряжение | переменный, 380 В, 50 Гц | |||||
| 12 | Суммарная мощность электродвигателей (ПВ 40%), кВт* | 2×0,55 + 8 + 0,55 (2×0,55 при Hпод. > 9 м) | |||||
| 13 | Масса крана, не более, т | 1,4 | 1,6 | 1,8 | 2,3 | 2,9 | 3,3 |
| 14 | Нагрузка на одну двухколёсную ходовую тележку при работе, не более, кН | 14,8 | 15 | 15,4 | 16 | 16,7 | 17,2 |
| 15 | Климатическое исполнение, категория размещения | У1, У2, У3 | |||||
| 16 | Температура окружающей среды, °C | −20…+40 (−40…+40) | |||||
| 17 | Исполнение крана | общепромышленное, пожаробезопасное | |||||
- * Данные характеристики зависят от типа устанавливаемой электротали. В опросном листе указаны характеристики стандартной тали производства Болгария.

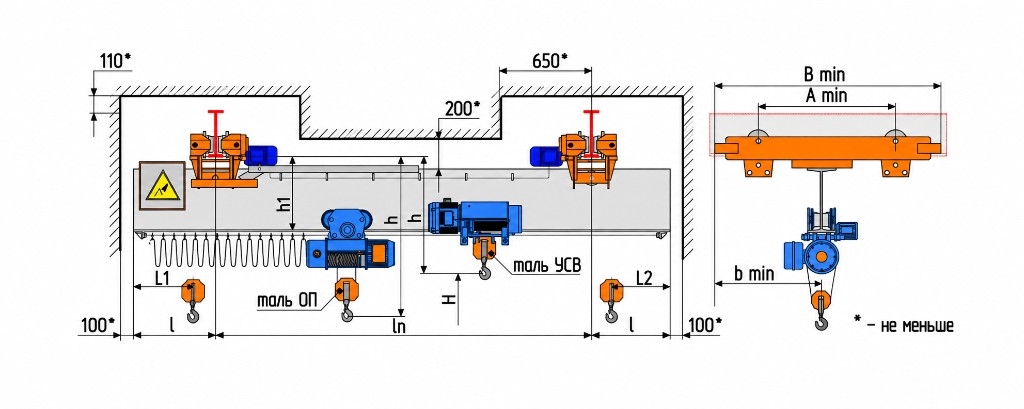

Размеры подвесной кран-балки 5 тонн
Габариты подвесного крана зависят от конфигурации здания, расположения путей и выбранного грузоподъёмного оборудования.
При подборе особенно важны:
- расстояние между путями
- отметка их расположения
- свободная высота помещения
- габариты несущих конструкций
- верхнее положение крюка
- требуемая зона перемещения груза
Для существующего цеха размеры желательно определять по фактическим замерам или актуальной строительной документации.
Основные габариты конкретных исполнений приведены в таблице технических характеристик и на чертежах.
Нажмите на чертёж, чтобы открыть его в полном размере.

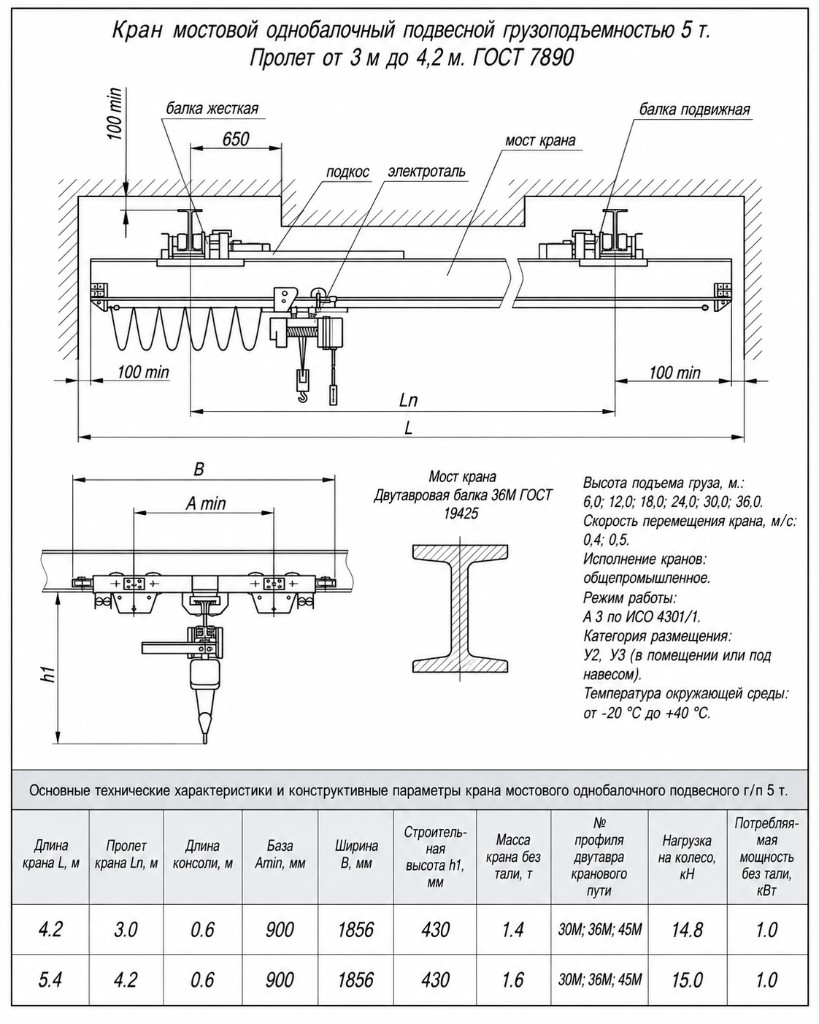

Чертёж подвесной однопролётной кран-балки 5 т, пролёты 3 и 4,2 м
Габариты и параметры подвесной однопролётной кран-балки 5 т, пролёты 3 и 4,2 м

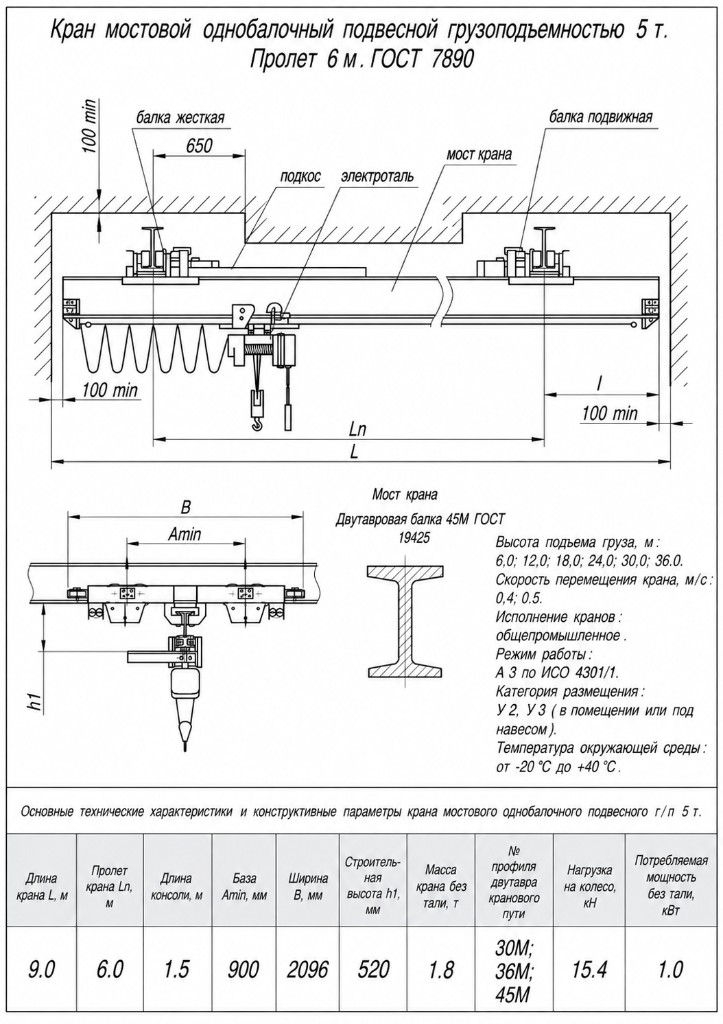

Чертёж подвесной однопролётной кран-балки 5 т, пролёт 6 м
Габариты и параметры подвесной однопролётной кран-балки 5 т, пролёт 6 м

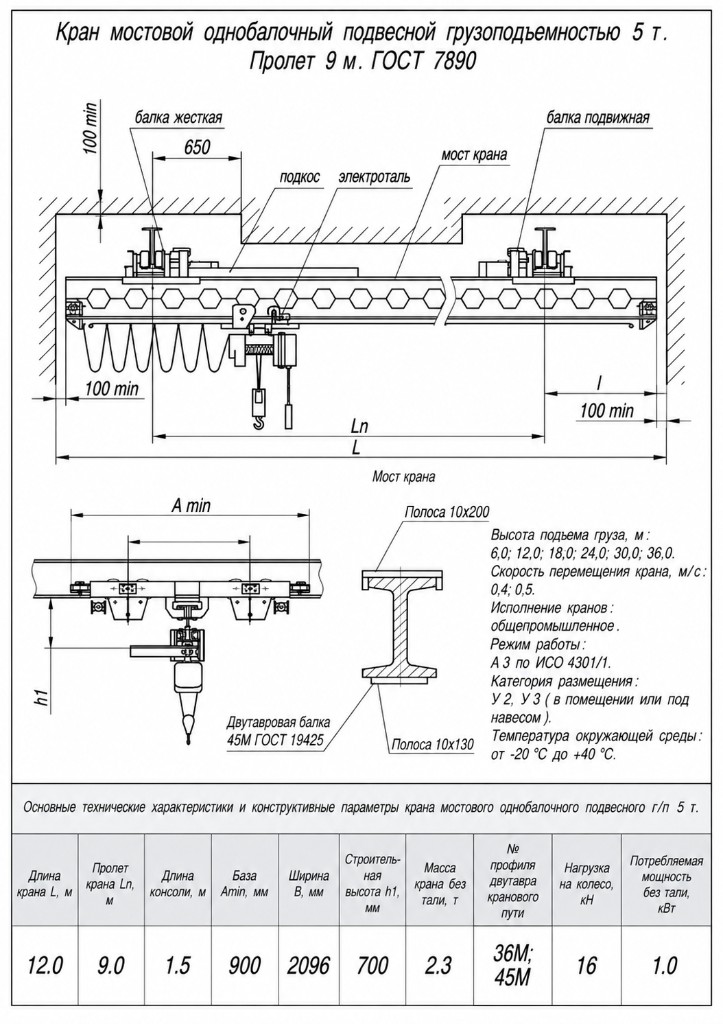

Чертёж подвесной однопролётной кран-балки 5 т, пролёт 9 м
Габариты и параметры подвесной однопролётной кран-балки 5 т, пролёт 9 м

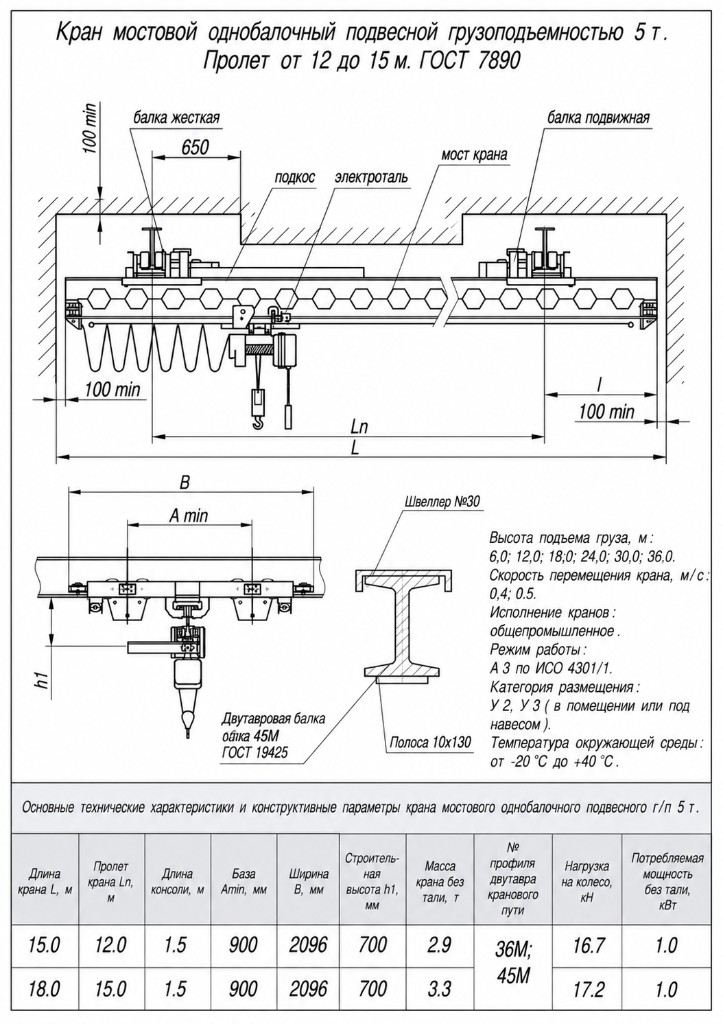

Чертёж подвесной однопролётной кран-балки 5 т, пролёты 12 и 15 м
Габариты и параметры подвесной однопролётной кран-балки 5 т, пролёты 12 и 15 м
Чертежи подвесной кран-балки 5 т
На странице размещены технические чертежи подвесной однопролётной кран-балки грузоподъёмностью 5 тонн.
По схемам можно оценить компоновку оборудования, расположение ходовых тележек и грузоподъёмного механизма, строительную высоту и другие размеры, необходимые для предварительной привязки крана к зданию.
Чертежи помогают сопоставить оборудование с существующими конструкциями ещё до подготовки окончательного проекта.
При изготовлении фактические размеры уточняются по техническому заданию и параметрам объекта.
Конструкция однопролётного подвесного крана 5 т
Основой крана является пролётная металлоконструкция, соединённая с подвесными ходовыми тележками.
Ходовые механизмы обеспечивают движение крана вдоль подвесных путей. Грузоподъёмный механизм перемещается вдоль пролётной балки и выполняет подъём и опускание груза.
Совместное движение моста и грузоподъёмного механизма позволяет обслуживать рабочую зону внутри пролёта.
В состав оборудования в зависимости от проекта могут входить:
- пролётная балка
- подвесные ходовые тележки
- электрический грузоподъёмный механизм
- приводы передвижения
- система токоподвода
- электрооборудование
- шкаф управления
- подвесной пульт
- радиоуправление
- частотные преобразователи
- защитные и ограничительные устройства
Грузоподъёмный механизм для крана 5 т
Для подвесной кран-балки 5 т механизм подъёма подбирается совместно с металлоконструкцией.
При выборе учитываются необходимая высота подъёма, режим эксплуатации, строительные ограничения и требования к скорости работы.
Особое значение имеет строительная высота оборудования. В помещениях с ограниченным расстоянием до перекрытий от компоновки грузоподъёмного механизма зависит максимально возможное верхнее положение крюка.
Поэтому выбирать механизм подъёма отдельно от конструкции крана нежелательно — параметры должны быть согласованы между собой.
Управление подвесной кран-балкой 5 т
Способ управления выбирается по характеру производственных операций и условиям рабочей зоны.
Радиоуправление
Радиоуправление позволяет оператору находиться в удобной точке и контролировать движение груза с разных позиций.
Для крана грузоподъёмностью 5 т это особенно удобно при перемещении крупногабаритных деталей, металлоконструкций и производственных узлов.
Подвесной кнопочный пост
Подвесной пульт может применяться при стандартных технологических операциях, когда оператор перемещается рядом с рабочей зоной.
При необходимости для механизмов передвижения может применяться частотное регулирование, обеспечивающее более плавный разгон и торможение.
Где применяется подвесная кран-балка 5 тонн
Подвесные краны грузоподъёмностью 5 т применяются на промышленных предприятиях, где требуется перемещать достаточно тяжёлые узлы и оборудование, но конструкция здания предполагает использование подвесных путей.
Типичные области применения:
- машиностроительные производства
- металлообрабатывающие цеха
- производство металлоконструкций
- ремонтно-механические участки
- сборочные производства
- технологические линии
- производственные склады
- сервисные и ремонтные зоны
Кран 5 т подходит для перемещения оборудования, заготовок, металлических конструкций, агрегатов и других производственных грузов в пределах допустимой грузоподъёмности.
Если масса грузов меньше, могут подойти модели 1 т, 2 т или 3,2 т. Для более тяжёлых задач смотрите подвесную кран-балку 10 т.
Когда выбирают подвесной кран 5 т
Подвесное исполнение рассматривают, когда необходимо использовать несущие конструкции здания для размещения путей и сохранить свободную площадь внутри рабочей зоны.
Но для оборудования грузоподъёмностью 5 т особенно важно заранее убедиться, что строительная часть объекта способна воспринимать возникающие нагрузки.
Поэтому перед изготовлением оцениваются не только параметры самого крана, но и:
- подвесные пути
- балки и фермы
- узлы крепления
- точки подвеса
- состояние существующих конструкций
Если расчёт не подтверждает возможность подвесного исполнения, может потребоваться усиление строительных элементов или применение другой схемы грузоподъёмного оборудования.
Если одной рабочей зоны между двумя путями недостаточно, рассматривается двухпролётная кран-балка 5 т.
Требования к подвесным путям
Подвесные пути являются частью системы, воспринимающей нагрузки от крана и перемещаемого груза.
Для расчёта необходимо знать их расположение, конструкцию, точки крепления и характеристики элементов здания, к которым они относятся.
Если кран устанавливается на существующем объекте, желательно предоставить проектную документацию на здание и подкрановые конструкции.
При отсутствии необходимых данных может потребоваться обследование или дополнительный расчёт.
Подвесная или опорная кран-балка 5 т
Для одной и той же грузоподъёмности могут применяться разные конструктивные схемы.
Подвесная кран-балка 5 т перемещается по путям, к которым ходовые тележки подвешены снизу.
Опорная кран-балка 5 т движется сверху по подкрановым путям.
Выбор определяется конструкцией производственного здания, существующей инфраструктурой, рабочей зоной и допустимыми нагрузками.
Если тип крана заранее не определён, параметры объекта можно передать инженеру для выбора подходящего решения.
Как подобрать подвесную кран-балку 5 т
Для предварительного расчёта желательно предоставить:
- грузоподъёмность — 5 т
- расстояние между подвесными путями
- длину рабочей зоны
- необходимую высоту подъёма
- высоту помещения
- данные по несущим конструкциям
- предполагаемый режим эксплуатации
- желаемый способ управления
- город установки оборудования
Если точные параметры неизвестны, можно предоставить техническое задание, план цеха, строительные чертежи или фотографии.
После анализа данных определяется конструкция крана и необходимая комплектация.
Цена подвесной кран-балки 5 т
Цена подвесной кран-балки 5 тонн рассчитывается индивидуально.
На стоимость влияют:
- размеры металлоконструкции
- конфигурация подвесных путей
- выбранный механизм подъёма
- ходовые механизмы
- электрооборудование
- система управления
- частотное регулирование
- токоподвод
- дополнительная комплектация
- условия доставки
- монтаж и пусконаладочные работы
Поэтому одинаковая грузоподъёмность не означает одинаковую стоимость оборудования.
Для предварительного расчёта достаточно основных параметров объекта.
Купить подвесную кран-балку 5 т в Красноярске
Если вам необходимо купить подвесную кран-балку 5 т, ГПМ-Сервис выполнит расчёт и изготовление оборудования под условия вашего предприятия.
Производственная площадка компании находится в Красноярске.
Для подготовки предложения сообщите основные параметры: грузоподъёмность, размеры рабочей зоны, высоту подъёма и место установки.
После уточнения исходных данных определяется конструкция металлокаркаса, грузоподъёмный механизм, система управления и дополнительное оборудование.
Производство подвесных кран-балок 5 т
ГПМ-Сервис производит подвесные кран-балки на собственной производственной площадке.
Проект начинается с анализа технических и строительных данных объекта. После этого рассчитывается металлоконструкция и подбираются необходимые механизмы.
В зависимости от проекта комплект оборудования может включать:
- металлоконструкцию крана
- подвесные ходовые тележки
- грузоподъёмный механизм
- электроприводы
- систему управления
- токоподвод
- электрооборудование
- дополнительную автоматику
Готовое оборудование поставляется предприятиям Красноярска и других регионов России.
Доставка и монтаж
Способ доставки зависит от размеров элементов крана и местонахождения объекта.
При необходимости выполняются монтажные и пусконаладочные работы.
Перед началом монтажа проверяется готовность подвесных путей и соответствие строительных параметров исходным данным проекта.
Заказать подвесную кран-балку 5 тонн
Для расчёта стоимости и подготовки предложения отправьте параметры объекта через форму заявки.
На первом этапе достаточно указать:
- грузоподъёмность — 5 тонн
- размеры рабочей зоны
- высоту подъёма
- город установки
- необходимость доставки и монтажа
Если у вас есть строительные чертежи или техническое задание, их можно приложить к заявке.
Частые вопросы о подвесной кран-балке 5 т
Сколько стоит подвесная кран-балка 5 тонн?
Стоимость зависит от размеров металлоконструкции, грузоподъёмного механизма, подвесных путей, системы управления и дополнительных работ. Точная цена определяется после расчёта объекта.
Можно ли установить кран 5 т в существующем цехе?
Да, если подвесные пути и несущие конструкции здания позволяют воспринимать необходимые нагрузки. Возможность установки необходимо подтвердить расчётом.
Какие характеристики нужны для подбора?
Основные данные — грузоподъёмность, расстояние между подвесными путями, длина рабочей зоны, высота подъёма и характеристики здания.
Чем подвесная кран-балка 5 т отличается от опорной?
Подвесная конструкция перемещается по нижней части подвесных путей, а опорная — сверху по подкрановым путям. Подходящий тип выбирается по конструкции здания и условиям эксплуатации.
Можно ли установить радиоуправление?
Да. В зависимости от проекта кран может комплектоваться радиоуправлением либо подвесным кнопочным постом.
Можно ли использовать частотное управление?
Да. Частотные преобразователи могут применяться для более плавного управления механизмами передвижения, если это предусмотрено комплектацией.
Где производится оборудование?
ГПМ-Сервис производит грузоподъёмное оборудование в Красноярске и поставляет его заказчикам в другие регионы России.
Можно ли заказать монтаж вместе с краном?
Да. Возможность монтажа и пусконаладочных работ учитывается при подготовке предложения.
